تفاصيل المنتج:
|

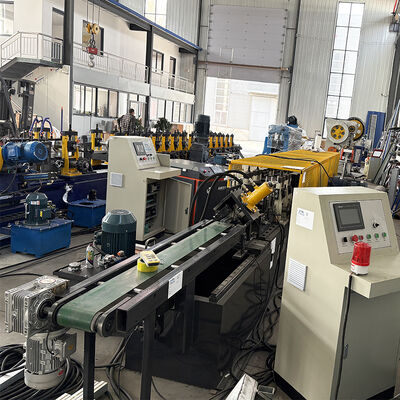

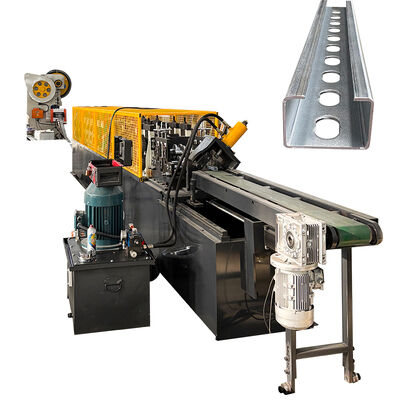

| اسم المنتج: | آلة تشكيل المدادة C / Z / U للهيكل المعدني لصنع شكل C / Z / U | لون: | الأزرق أو كطلبك |
|---|---|---|---|
| سرعة الآلة: | 4-6 م / دقيقة | أبعاد الآلة: | 7.5 م × 1.8 م × 1.4 م |
| طاقة الآلة: | 11 كيلو وات + 5.5 كيلو وات | نظام مدفوعة: | سلسلة أو صندوق التروس |
| نظام التحكم: | بلك | نوع القطع: | هيدروليكي |
| ضمان: | سنتان | حياة: | أكثر من 10 سنوات |
| إبراز: | آلة القناة C مع ثقب هيدروليكي,آلة تشكيل لفائف العارضة مع قاطع طائر,آلة تشكيل لفائف القناة C هيدروليكية,purlin roll forming machine with flying cutter,C channel roll forming machine hydraulic |
||
| المكون | الكمية |
|---|---|
| مزيل الملف | مجموعة واحدة |
| جهاز التسوية | مجموعة واحدة |

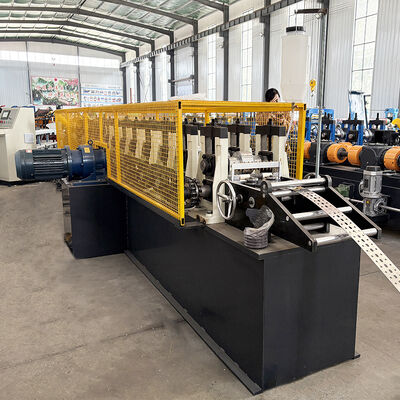

| آلة التشكيل | مجموعة واحدة |
| جهاز الثقب | مجموعة واحدة |
| جهاز القطع | مجموعة واحدة |
| صندوق التحكم PLC | مجموعة واحدة |
| محطة الضخ الهيدروليكية | مجموعة واحدة |
| طاولة دعم الإنتاج | مجموعة واحدة |
| المعلمة | النوع اليدوي (قياسي) | النوع الهيدروليكي (اختياري) |
|---|---|---|
| العرض | 500 مم | 600 مم |
| السعة | 5000 كجم | 5000 كجم - 8000 كجم |
| القطر الداخلي | 450-550 مم | 450-550 مم |
| القطر الخارجي | 1500 مم | 1800 مم |
| العنصر | تفاصيل المعلمة |
|---|---|
| مادة المعالجة | لفائف GI والأسود |
| سمك المادة | 1-3 مم (قياسي)، 3-5 مم (مخصص) |
| إطار الآلة | فولاذ 360#H، لحام خط قطري، قياس أداة التسوية للحصول على دقة عالية |
| اللوحة الجانبية للآلة | نوع اللوحة: سمك 20 مم أو نوع العمود المصبوب (اختياري): سمك 35 مم |
| محطات التشكيل | 15 محطة (حسب سمك المادة) |
| بكرات الآلة | فولاذ Gcr15 عالي الجودة، تقوية صلبة وكروم صلب (سمك 0.05 مم) |
| عمود الآلة | فولاذ عالي الجودة رقم 45 بعد المعالجة |
| فواصل الآلة | تشغيل CNC بدقة عالية وقطع بسلك كهربائي |
| محامل الآلة | محمل China Haerbin أو محمل SKF الدولي (اختياري) |
| نظام القيادة | سلسلة 2 بوصة أو علبة تروس (اختياري) |
| طاقة الآلة | 7.5 كيلو واط - 22 كيلو واط (حسب الحجم والسمك) |
| سرعة عمل الآلة | بدون ثقب: 8-12 م/دقيقة أو 10-30 م/دقيقة (اختياري) |
| طريقة اختبار الآلة | اختبار ما بعد التركيب مع مقارنة رسم الملف الشخصي، يتم التحكم في الفرق في حدود 0.5 مم |
| العنصر | تفاصيل المعلمة |
|---|---|
| معالجة الإطار | سطح تسوية كامل مصنوع بواسطة آلة الحفر |
| مادة القالب | Cr12mov |
| معالجة القالب | قطع بسلك كهربائي لشكل القالب لتوفير الضغط |
| حجم الفتحة | حسب متطلبات العميل |
| عدد الثقوب | حسب متطلبات العميل |
| الضغط | 20 ميجا باسكال |
