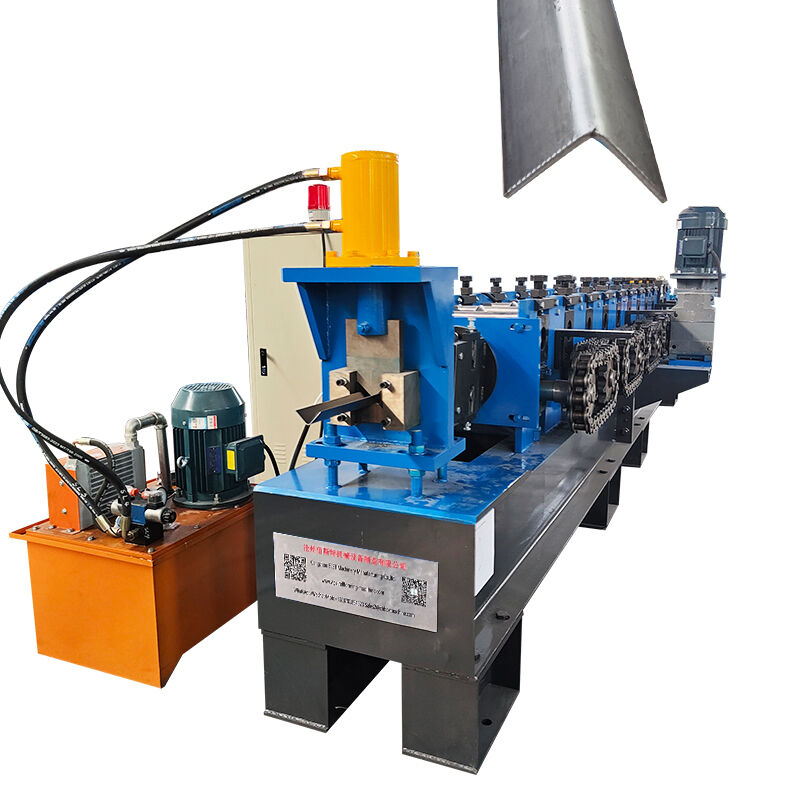

أوتوماتيكا فولاذ أسود 20x50 زاوية الفولاذ صنع لفة تشكيل آلة

مُحَلّل

1) الخصائص:
الدرج والقبو هما المكونان من decoiler، الدرج هو تقلص توسيع عن طريق جهاز ميكانيكي يدويا، بعد تثبيت الملف إلى الدرج،ثم وضع مرة أخرى لفافة مع mandrel معا إلى الطابق السفلي.
2) الطاقة: لا شيء
3) قوة فتح وإغلاق الشرائح: ميكانيكية
4) قوة دوران القطعة: سحب عن طريق تشكيل النظام
5) عدد القطاع: 4
6) نطاق التوسع في القطاع: 480 ~ 520mm
7) ارتفاع مركز القضيب: 0.65m
8) سرعة التغذية مع الدفع: 0 ~ 30m / min
9) الحجم التقريبي: 1.5m * 1.1m * 1.2m
10) ضبط السرعة: بواسطة الفرامل الميكانيكية
11) أساليب التشغيل: اليدوية.

المواد المغذية

1) الميزات: ضمان تغذية المواد بسلاسة ودقة.
2) المكونات: منصة صفيحة فولاذية ، اثنين من أدوات الرولينج ، وحدة إيقاف الموقف.
3) يتم توجيه الملف في الموقف الصحيح ويتم تمريره إلى معدات تشكيل اللف.

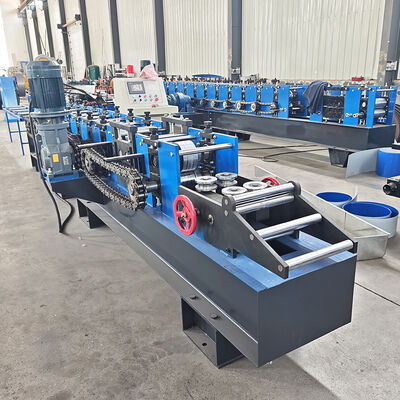

قطعة آلة طبقة السطح المطلية باللون الرئيسي

1) أدوات الدوار: تصميم من قبل المهندسين الكبار باستخدام برنامج Auto-cad ، المصنعة من 45 # من الفولاذ عالي الجودة بواسطة أدوات CNC ومطلية بالكروم الصلب
2) العمود: 70mm المصنوعة من 45 # الفولاذ عالية الجودة بواسطة أدوات CNC
3) الإطار الداعم: لوح الحائط الصلب لتوجيه القبو محطة تشكيل
4) المنتجات النهائية سوف تتغير إذا استخدمت مواد مختلفة وسماكة مختلفة
5) قيادة الجهاز:بسلسلة بوصة واحدة

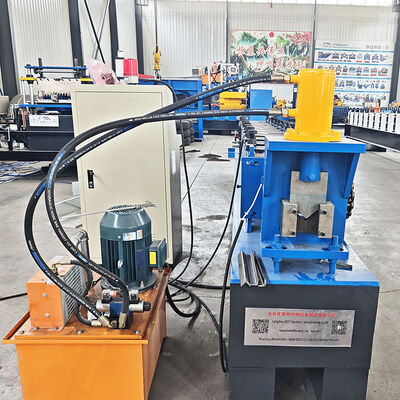

قطع هيدروليكي

1) الوظيفة: يتم التحكم في عمل القطع بواسطة PLC. تتوقف الآلة الرئيسية تلقائيًا وسيتم قطعها. بعد القطع ، ستبدأ الآلة الرئيسية تلقائيًا.
2) مصدر الطاقة: محطة هيدروليكية
3) الإطار: الإطار الصلب لللحام
4) مفاتيح الدوران: مفاتيح الكهرباء الضوئية بدون اتصال
5) القطع قبل التشكيل: قطع ورقة بعد التشكيل للوحة إلى الطول المطلوب
6) قياس الطول: قياس الطول التلقائي
