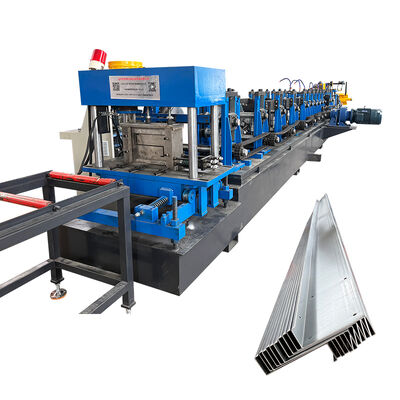

خط إنتاج أوتوماتيكي كامل لتغيير سريع من C إلى Z آلة تشكيل اللفائف مع مكدس تلقائي
يتميز خط الإنتاج المؤتمت بالكامل هذا بآلة تشكيل لفائف C إلى Z سريعة التغيير مع مكدس تلقائي مدمج، مصمم للتشغيل الفعال والمستمر في بيئات التصنيع الصناعية.
المواصفات الرئيسية
- المادة المناسبة: الفولاذ الشريطي
- سرعة العمل: 8-10 م/دقيقة (باستثناء التثقيب والقطع)
- قدرة المحرك الرئيسي: 11.5 كيلو واط مع مخفض دوراني
- قدرة المحطة الهيدروليكية: 7.5 كيلو واط
- نظام التحكم الكهربائي: نظام التحكم PLC مع علامة تجارية مشهورة
- سمك المادة: 1-3 مم
- قطر العمود: 80 مم
- محطات الأسطوانة: 12 محطة
- محور توسيع المواد: 200-600 مم
- الأبعاد: 11 × 1.3 × 1.35 متر
- وضع القيادة: نقل بالسلسلة
- التوتر الكهربائي: 380 فولت 3 مراحل 50 هرتز أو حسب متطلبات العميل
- مادة الأسطوانة: فولاذ مطروق عالي الجودة 45# مع معالجة مروية
- مادة القطع: فولاذ قالب CR12 مع معالجة مروية
- التشغيل المستمر: قدرة 24 ساعة
- العمال المطلوبون: 1-2 مشغلين
المعايير الفنية
| المعلمة |
المواصفات |
| اسم المنتج |
آلة تشكيل اللفائف C إلى Z سريعة التغيير |
| الملف الشخصي |
شكل C، شكل Z، شكل U |
| نوع المادة |
لفائف فولاذ مجلفن |
| السماكة |
1.5-3.0 مم |
| إجهاد الخضوع |
Q235-345 ميجا باسكال |
| الحد الأقصى لسرعة التشكيل |
10-15 م/دقيقة |
| مادة الأسطوانة |
فولاذ محمل GCr15 |
| نوع محرك الأسطوانة |
نقل بالسلسلة |
| وحدة التحكم |
PLC |
| التشغيل |
شاشة تعمل باللمس وزر |
| ضغط النظام الهيدروليكي |
20 ميجا باسكال |
| قدرة المحرك الرئيسي |
18.5-22 كيلو واط |
| قدرة محرك المحطة الهيدروليكية |
5.5 كيلو واط |
| الأبعاد (الطول × العرض × الارتفاع) |
حوالي 10000 × 1000 × 1500 مم |
| الوزن |
حوالي 10000 كجم |
التكوين الفني الرئيسي
| المكون |
المواصفات |
| التكوينات |
وحدة فك اللفائف اليدوية، منصة التوجيه، مسطح الشرائط ذو 9 أعمدة، الآلة الرئيسية لتشكيل اللفائف، المحرك الهيدروليكي، جهاز ما قبل التثقيب، جهاز ما قبل القطع، المحطة الهيدروليكية، التحكم PLC، طاولة الدعم |
| نظام التحكم |
شاشة تعمل باللمس PLC Inverter Encoder |
| الإطار الرئيسي |
400 مم H-Beam |
| إجمالي الطاقة |
22 كيلو واط |
| مصدر الطاقة |
380 فولت، 3 مراحل، 50 هرتز |
| سرعة التشكيل |
12-24 م/دقيقة |
| محطة الأسطوانة |
18 حامل |
| سعة فك اللفائف |
3.5 طن |
| قطر الأسطوانة |
80 مم |
| العرض الفعال |
80-300 مم |
| سمك التغذية |
1.5-3.0 مم |
| سمك اللوحة الخلفية |
20 مم |
| معيار القاطع |
GCr12 |
| معيار الأسطوانة |
Gcr15# |
| الحجم الكلي |
حوالي 8500 × 1000 × 1400 مم |
| الوزن الإجمالي |
حوالي 10 طن |
| التخصيص |
وفقًا لمتطلبات العميل |
ملاحظة: يمكن تغيير جميع المعايير الفنية وفقًا لاحتياجات المستخدم، ويتم توفيرها كمرجع فقط.
مواصفات المكونات
وحدة فك اللفائف اليدوية
الحد الأقصى للسعة: 5 طن

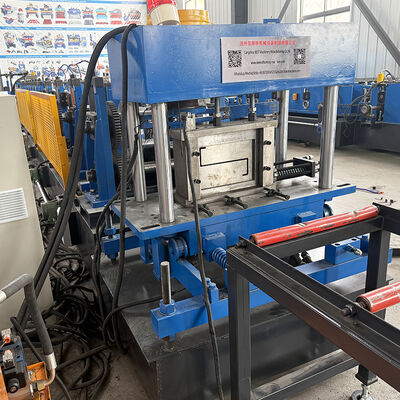

جهاز ما قبل القطع وجهاز ما قبل التثقيب
محرك هيدروليكي مع قطع القوالب ذات الطول الثابت التي يتم التحكم فيها بواسطة كمبيوتر PLC
- تفاوت طول القطع: ±2 مم
- المادة: GCr12 مع معالجة مروية 60-62 درجة مئوية
النظام الهيدروليكي
يشمل المحرك الكهربائي، وخزان الزيت الهيدروليكي، ومضخة الزيت الهيدروليكي، والصمام الكهرومغناطيسي
الطاقة: 22 كيلو واط
نظام التحكم
نظام التحكم PLC مع شاشة لمس ملونة لطول الهدف القابل للتعديل
الوضع المحسوب: تلقائي أو يدوي
المشفر
عداد الطول مع تعديل النبض

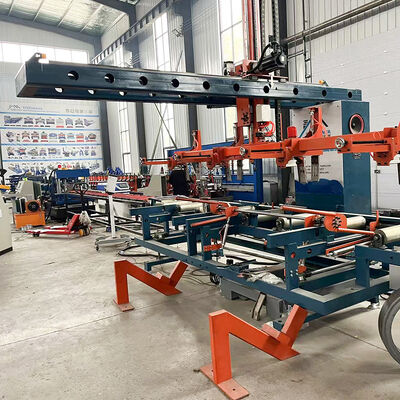

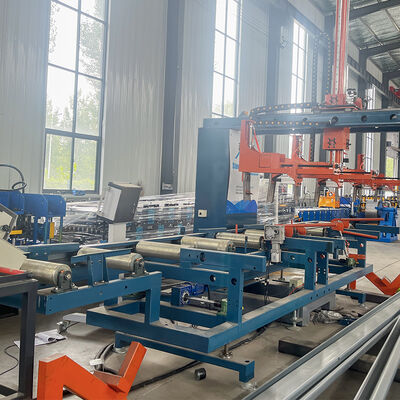

مكدس بسيط
يستخدم لتحميل اللوحة المشكلة
الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
ج1: نحن مصنع
س2: هل لديك مهندسين في الخارج؟
ج2: نعم، نحن لا نوفر المهندسين في الخارج فحسب، بل نوفر أيضًا التدريب الفني.
س3: هل تقدمون حلولًا مخصصة؟
ج3: بالتأكيد، يمكننا تصميم المعدات وفقًا لطلبك. نحن مصمم ومصنع محترف لآلات تشكيل الصفائح المعدنية.
س4: كيف يفعل المصنع الخاص بك فيما يتعلق بمراقبة الجودة؟
ج4: لا يوجد تسامح فيما يتعلق بمراقبة الجودة. تتوافق مراقبة الجودة مع ISO 9001. يجب أن تجتاز كل آلة اختبار التشغيل قبل تعبئتها للشحن.
س5: كيف يمكنني أن أثق بك في أن الآلات اجتازت اختبار التشغيل قبل الشحن؟
ج5: 1) نسجل فيديو الاختبار للرجوع إليه
2) نرحب بك لزيارتنا واختبار الآلة بنفسك في مصنعنا.
س6: هل لديك دعم ما بعد البيع؟
ج6: نعم، يسعدنا تقديم المشورة ولدينا أيضًا فنيون ماهرون متاحون للتثبيت أو الصيانة لك في مكانك.
س7: هل يمكنني زيارة المصنع الخاص بك للتحقق من الآلات في الموقع؟ ماذا يجب أن أحضر عندما أزور المصنع الخاص بك؟
ج7: نحن مصنع، ونرحب بالعملاء لزيارة مصنعنا. لتصميم وتطوير منتجات خاصة، نطلب منك إحضار قطعة من مادة الاختبار للاختبار على آلاتنا في الموقع.
س8: ما هي شروط الدفع ووقت التسليم؟
ج8: نفضل 30٪ كوديعة عن طريق T/T، 70٪ رصيد الدفع عن طريق T/T بعد فحص الآلة جيدًا وقبل التسليم. أو خطاب اعتماد غير قابل للإلغاء في الأفق مقبول. بعد استلامنا للإيداع، سنقوم بترتيب الإنتاج. وقت التسليم حوالي 60-70 يومًا.
