تفاصيل المنتج:
|
| الاسم: | آلة تشكيل لفائف بلاط السقف المزجج الملون من نوع الخيزران | استخدام: | بناء |
|---|---|---|---|
| الضمان: | سنتان | الجهد: | 380 فولت |
| السرعة: | 5-6 م / دقيقة | مكان المنشأ: | خبى ، الصين |
| الوزن: | 8 ت | طريقة القيادة: | سلسلة واحدة مقاس 1.0 بوصة |
| القوة: | 7.5كيلوواط | نظام التحكم: | التحكم في PLC |
| إبراز: | سقف لوحة لفة تشكيل آلة,بلاط السقف الصلب آلة تشكيل |
||
نوع الخيزران الملونة الزجاجية سقف بلاط رول تشكيل صنع آلة
1المواصفات التقنية الرئيسية
أ. عامة
| مواد مناسبة | PPGI، GI، HRB60 أو ما يعادلها |
| سمك المادة | 0.2-0.6 ملم |
| طول الورقة | يمكنك تعيين الطول حسب حاجتك. |
| قطع | توقف تلقائي وقطع عندما يأتي إلى مجموعة |
ب - تفاصيل المكونات
| مواد العجلات | فولاذ معدّل من الدرجة العالية من الـ45 ملم، معصوم بالكروم، 0.05 ملم. |
| الإطار الرئيسي | فولاذ 300H أكثر استقراراً وبدون هزة |
| الصفيحة الوسطى | نحن نستخدم لوحات سميكة لضمان الاستقرار |
| خطوات تشكيل | 11-16، وفقا للرسم. |
| مادة العمود | Φ70 ملم، 45# فولاذ عالية الجودة. |
قطع | Cr12، صلابة HRC60-62. |
2تفاصيل الجهاز:
1) إزالة الدهون
(1) الحد الأقصى للعرض: 1500 مم
(2) القطر الداخلي: Φ450 Φ550 مم
(3) قطر الخروج: 1500 ملم
(4) أقصى قدرة تحميل: 5000 كجم
2) آلة تشكيل اللف
(1) سمك المواد: 0.3-0.8mm PPGI وGI
(2) عدد المحطات: 12 محطة
(3) مادة للدوائر: فولاذ عالي الجودة 45 ° مطلي ومطلي بالكروم HRC58-62 °
(4) مادة العمود: فولاذ عالي الجودة 45 ° مطلي ومطلي بالكروم HRC58-62 °
(5) قطر العمود: 70 ملم
3) جهاز الضغط والقطع
(1) مادة لقطع الطرازية:Cr12 الفولاذ بعد المعالجة
(2) صلابة المعالجة الحرارية:HRC58-62°
(3) نوع القطع:الهيدروليكية، القطع التلقائي
(4) محرك للوقوف الهيدروليكي: 4kw
(5) مواد أدوات الصحافة: الصلب Cr12 بعد المعالجة الحرارية
4) جدول الناتج:
(1) لا توجد طاقة
(2) الطول:2m
3سير العمل:
آلة إزالة الملفات ---- إطعام ---- آلة تشكيل الأدوات ---- الضغط والقطع ---- جدول الإخراج
4مكون:
مكونات لجهاز تشكيل أسطوانات الأسطوانات الزجاجية | |||
الاسم | كمية | الوحدات | |
مُحَلّل | 1 | تم تعيين | |
الآلة الرئيسية | جهاز التغذية | 1 | تم تعيين |
نظام تشكيل اللف | 1 | تم تعيين | |
معدات القطع | 1 | تم تعيين | |
نظام هيدروليكي | 1 | تم تعيين | |
نظام التحكم الكهربائي | 1 | تم تعيين | |
دعامة/مجمع أوتوماتيكي | 1 | تم تعيين | |

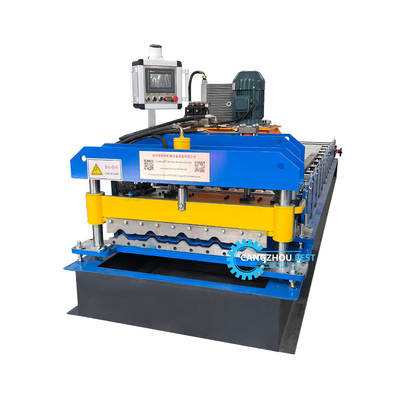

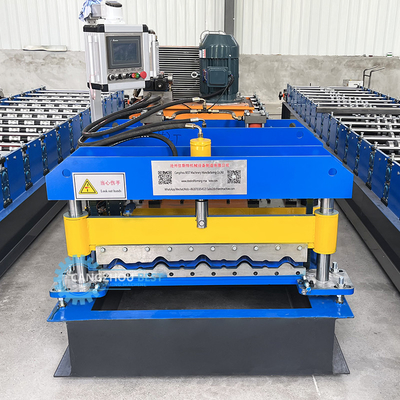

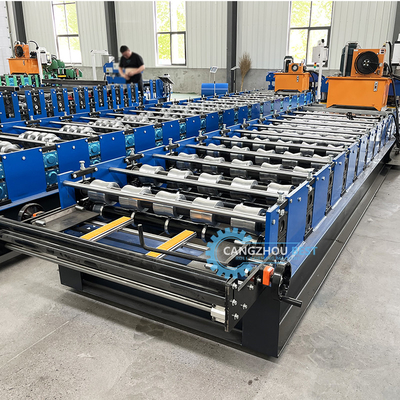

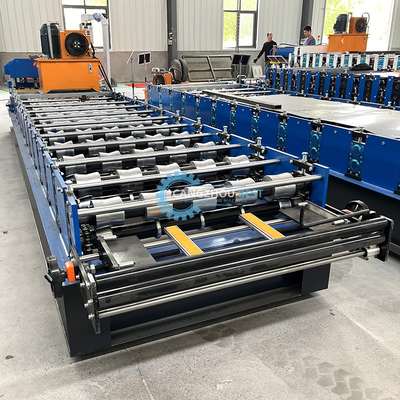

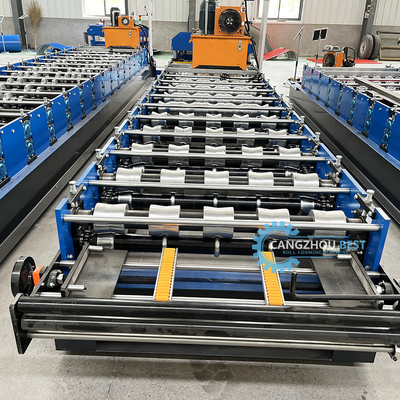

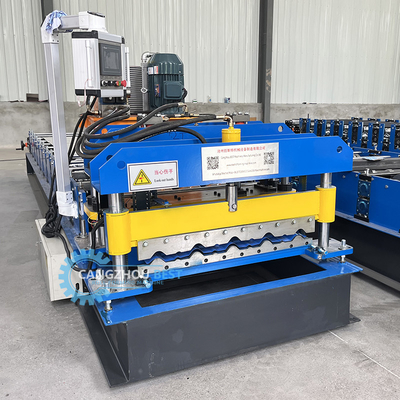

5صور آلة:
