تفاصيل المنتج:
|
| قطع شفرة المواد: | Cr12 ، المعالجة الحرارية | الوزن: | 5T أو حسب الطلب |
|---|---|---|---|
| نظام التحكم: | نظام التحكم PLC | المواد الخام: | صفائح لفائف مرسومة مسبقًا ، ناعمة |
| قطر رمح: | 75 ملم | مادة الأسطوانة: | 45 # فولاذ |
| إبراز: | آلة ألواح تسقيف البلاط الأوروبي,آلة تشكيل لفائف الفولاذ 0.4-0.6 مم,معدات تشكيل أسطوانات السقف,Steel roll forming machine 0.4-0.6mm,Roof tile roll forming equipment |
||

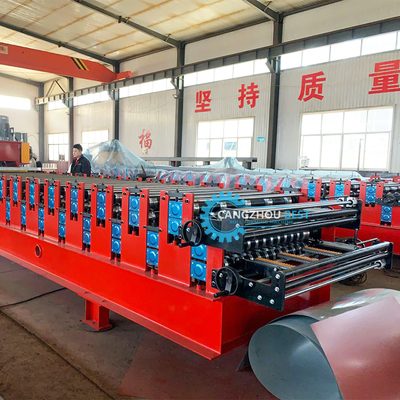

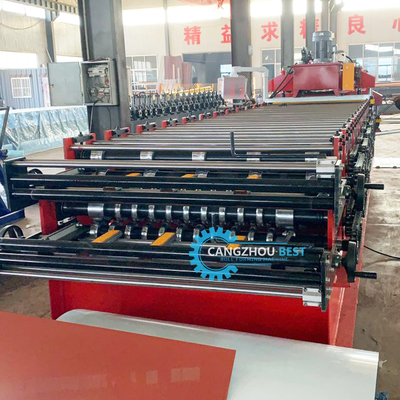

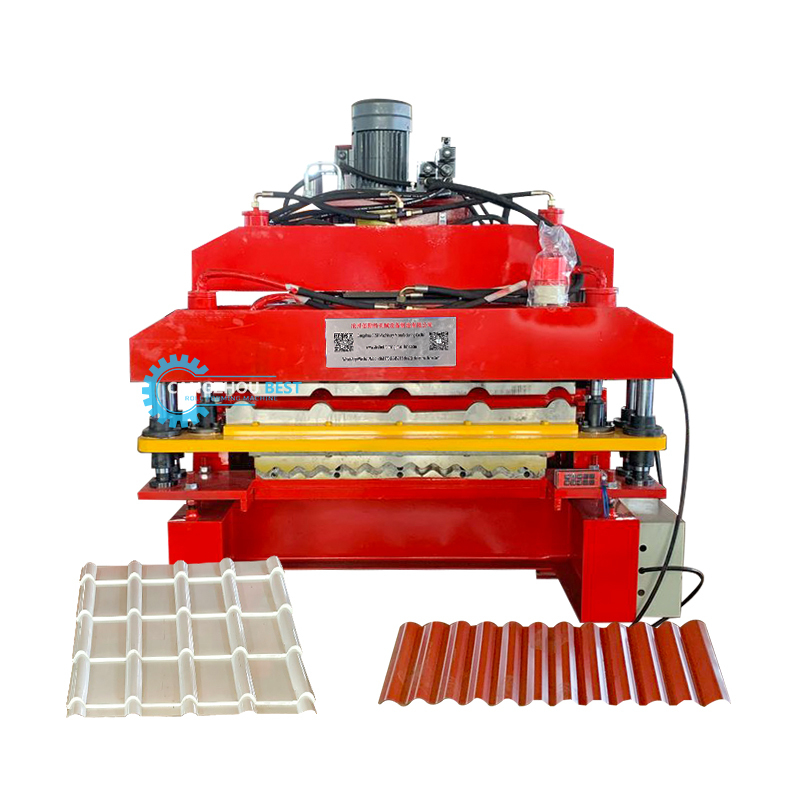

آلة تشكيل لفائف صفائح تسقيف من البلاط الأوروبي/البلاط الروماني/البلاط الخيزراني من الفولاذ
تفاصيل سريعة:
التطبيق:
في معظم الأوقات، تحتوي آلة تشكيل لفائف البلاط المزجج على المزيد من محطات تشكيل اللفائف وأدوات التدحرج مقارنة بآلة تشكيل لفائف الألواح السقفية العادية، كما أن معدات الضغط الهيدروليكية الإضافية تساهم أيضًا في ارتفاع السعر مقارنة بآلة تشكيل لفائف صفائح التسقيف المعدنية العادية.

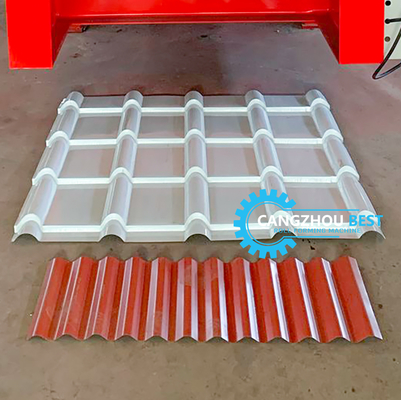

يحظى هذا الشكل شبه الدائري بشعبية في الفلبين وسريلانكا مع ضغوط قوة شديدة
قائمة الآلة:
| الاسم | رقم. | الوحدة |
| 1. فك اللفائف | 1 | مجموعة |
| 2. آلة التشكيل | 1 | مجموعة |
| 3. جهاز القطع | 1 | مجموعة |
| 4. صندوق التحكم PLC | 1 | مجموعة |
| 5. محطة المضخة الهيدروليكية | 1 | مجموعة |
| 6. طاولة دعم الإنتاج | 1 | مجموعة |
وصف/تفاصيل المعلمة الفنية للخط الكامل:
نظام هيدروليكي لتوسيع الفتحة الداخلية للملف، محرك المضخة: 3 كيلو واط
القطر الداخلي للملف = 510 ±30 مم
سعة التحميل: بحد أقصى. 5 أطنان
عرض الملف بحد أقصى. 1250 مم
نوع التوسيع الوتدي المدبب
محرك القيادة لتدوير الملف، 3 كيلو واط
التحكم الذكي في القطع
لقطع نهاية القطعة النهائية من الورقة فقط
سمك العمل: بحد أقصى. 0.6 مم
| مادة تشكيل اللفائف المناسبة | صفائح فولاذية ملونة أو صفائح فولاذية مجلفنة، مادة ناعمة |
| السماكة | 0.4 مم * 0.6 مم |
| عرض إدخال الملف | 1219 مم |
| تصميم إطار النقل | تصميم إطار اللوحة الجدارية، سمك اللوحة 18 مم |
| مراحل تشكيل اللفائف | 16 مرحلة |
| مادة بكرة التشكيل | فولاذ 45 #، مخارط CNC، مطلي بالكروم الصلب |
| قطر العمود | Φ75 مم |
| طاقة المحرك الرئيسي | 7.5 كيلو واط |
| سرعة الإنتاج | 3-4 م / دقيقة، 7-8 م / دقيقة حسب الطلب |
| عمق الدرج | 20 مم أو حسب الطلب |
| مسافة الدرج | 350 مم أو حسب الطلب |
| المجموعة الهيدروليكية | 7.5 كيلو واط مع نظام تبريد مروحة احترافي |
| مادة شفرة القطع | Cr12، معالجة الحرارة |
| معيار الجهد الكهربائي | 415 فولت / 50 هرتز / 3 أطوار أو حسب متطلبات العميل |
| اللون الرئيسي للآلة المطلية | RAL 5015 (أزرق) أو حسب متطلبات العميل |
سيمنز العلامة التجارية PLC وشاشة تعمل باللمس، شنايدر / شيلين / دلتا العلامة التجارية العاكس، مشفر أومرون
التحكم في الكمية، وطول الرسم (250-350 مم) وطول القطع (الحد الأدنى 800 مم) تلقائيًا.
تفاوت القطع حسب الطول ≤±1 مم
جهد التحكم 24 فولت
