تفاصيل المنتج:
|
| اسم: | آلة تشكيل أوراق الأسطح المزدوجة ذات الملفات المتحكم بها بواسطة PLC للإنتاج | لون الآلة: | حسب الطلب |
|---|---|---|---|
| نوع الدفع: | T/T LC | سرعة: | 8-12 م/دقيقة |
| مادة الأسطوانة: | 45#الصلب | مادة رمح: | 45#الصلب |
| قوة: | 8.5kw | ||
| إبراز: | آلة صنع ورقة التسقيف,ورقة لفة سقف المعدن تشكيل آلة |
||

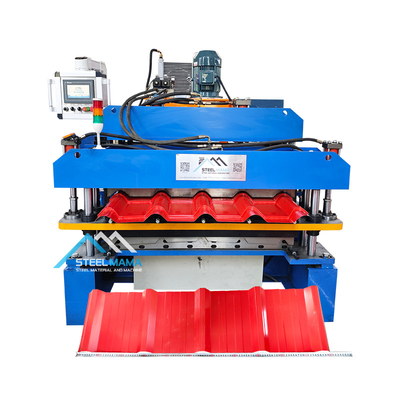

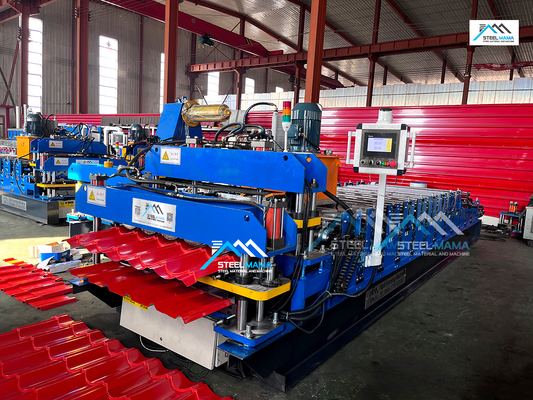

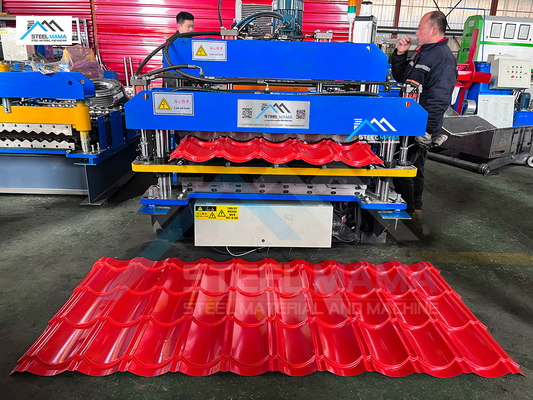

آلة تشكيل لفائف ألواح التسقيف ذات المظهر المزدوج المتحكم بها بواسطة PLC للإنتاج
يمكن لآلات تشكيل ألواح التسقيف المختلفة إنتاج أشكال مختلفة من ألواح الجدران الفولاذية للتسقيف وفقًا لرسومات العميل ومتطلباته. ألواح التسقيف والجدران الفولاذية هي مواد بناء جديدة بسماكات وألوان مختلفة. تُستخدم المنتجات النهائية كسقوف وجدران للصالات الرياضية والمطارات والمسارح والمصانع والمستودعات والمرائب ومراكز المعارض وما إلى ذلك.
المعلمة الرئيسية
| الاسم | الموديل/الاسم | الكمية | الوصف الفني |
| 1. نظام فك اللفائف | جهاز فك اللفائف الأوتوماتيكي من نوع الذراع (مع تحكم بالموجات فوق الصوتية) | 1 مجموعة | نوع الذراع، توسيع هيدروليكي، محرك كهربائي يحرر اللوح بنشاط، مع عربة لفائف وذراع ضغط. |
| 2. نظام التشكيل الرئيسي | جهاز القص المسبق | 1 مجموعة |
1. مادة البكرات: فولاذ رقم 45 مطلي بالكروم الصلب على السطح. 2. مادة عمود البكرة: فولاذ رقم 45 3. نوع هيكل الدعم الداخلي للبكرة: عمود توجيه 4. محرك مخفض سرعة ترس الدودة الدودي، البكرات الخلفية/الأمامية مدفوعة بالسلسلة، جزء من البكرات العلوية/السفلية مدفوع بالترس 5. مادة شفرة القطع: معالجة بالتبريد Cr12 6. مادة قالب الثقب: فولاذ رقم 45 مع معالجة نيتريد. |
| جهاز توجيه التغذية | 1 مجموعة | ||
| جهاز تغطية الفيلم | 1 مجموعة | ||
| نظام التشكيل باللف | 1 مجموعة | ||
| نظام الضغط | 2 مجموعة | ||
| جهاز القطع اللاحق | 1 مجموعة | ||
| غطاء أمان كامل | 1 مجموعة | ||
| 3. نظام الإخراج | طاولة دعم | 2 مجموعة | لدعم اللوح النهائي |
| 4. النظام الهيدروليكي | 1 مجموعة | محطة هيدروليكية منفصلة للماكينة الرئيسية وجهاز فك اللفائف. | |
| 5. نظام التحكم الكهربائي | 1 مجموعة |
1. تحكم PLC، قطع أوتوماتيكي بالطول بواسطة المشفر 2. مرحلة التشغيل: شاشة لمس + زر 3. تردد التيار المتردد لضبط السرعة |
|
معلومات تفصيلية
جهاز فك اللفائف
جهاز فك لفائف يدوي 5 طن
الميزات: يتكون جهاز فك اللفائف من جزأين: المغزل والقاعدة، يتم تقليص وتوسيع المغزل بواسطة جهاز ميكانيكي يدويًا، بعد تثبيت اللفيفة على المغزل، يتم إعادة اللفيفة مع المغزل معًا إلى القاعدة.
الطاقة: لا شيء;
طاقة فتح وإغلاق الأجزاء: ميكانيكية;
طاقة دوران الجزء: سحب بواسطة نظام التشكيل;
عدد الأجزاء: 4 قطع;
نطاق توسيع الأجزاء: 460 ~ 520 مم;
ارتفاع مركز المغزل: 0.65 متر;
سرعة التغذية: تعتمد على سرعة آلة التشكيل باللف;

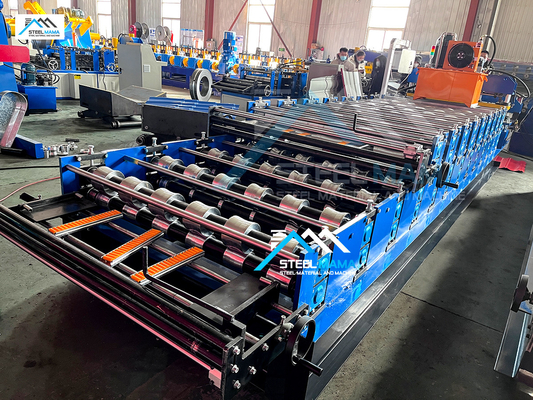

آلة التشكيل باللف
البكرات: تصميم بواسطة مهندسين كبار باستخدام برنامج Auto-cad، مصنعة من فولاذ عالي الجودة 45# بواسطة آلات CNC ومغطاة بالكروم الصلب;
العمود: مصنع من فولاذ عالي الجودة 45# بواسطة آلات CNC;
هيكل الدعم: جدار فولاذي لتوجيه قاعدة تحمل محطة التشكيل;
عدد محطات البكرات: 18 مجموعة علوية
مادة البكرات: فولاذ عالي الجودة 45# مصقول ومغطى بالكروم HRC55-60°
مادة العمود: فولاذ عالي الجودة 45# مصقول ومغطى بالكروم HRC55-60°
قطر العمود: 70 مم
سمك لوحة الإطار: 14 مم
الإطار السفلي: فولاذ مقطع H رقم 36
جهاز القطع
الوظيفة: يتم التحكم في إجراء القطع بواسطة PLC. تتوقف الماكينة الرئيسية تلقائيًا ويتم إجراء القطع. بعد القطع، تبدأ الماكينة الرئيسية تلقائيًا.
مصدر الطاقة: محطة هيدروليكية;
الإطار: إطار فولاذي ملحوم;
مفتاح الشوط: مفتاح كهروضوئي غير متصل;
القطع بعد التشكيل: قطع اللوح بعد التشكيل باللف إلى الطول المطلوب;
قياس الطول: قياس الطول تلقائيًا.
النظام الهيدروليكي
المحطة الهيدروليكية
يتم التحكم فيه بواسطة مضخة زيت بعجلة مسننة. بعد ملء خزان الزيت الهيدروليكي بالزيت الهيدروليكي، تقوم المضخة بتشغيل آلة القطع لبدء مهمة القطع.
معدات مطابقة: يشمل النظام مجموعة من الخزان الهيدروليكي، ومجموعة من مضخة الزيت الهيدروليكي، وأنبوبين هيدروليكيين، ومجموعتين من الصمامات الكهرومغناطيسية.
تم اعتماد مكونات نظام هيدروليكي من علامة تجارية رائدة لضمان الاستقرار وعمر الخدمة، وتجنب التسرب.
يزود الطاقة الأولية للقطاعة من خلال خزان زيت مغلق. يكون متوقفًا عند عدم القطع، مما يوفر الطاقة.
نظام التحكم الكهربائي
قياس الطول التلقائي: وحدة واحدة من أدوات قياس الطول التي يتم الضغط عليها بخفة على سطح اللوح الفولاذي؛ ستدور الأداة مع سرعة حركة اللوح الفولاذي ثم تستشعر لقياس طوله؛ يمكن تعديل عدم دقة الطول بسهولة.
قياس الكمية التلقائي;
يتم استخدام PLC للتحكم في الطول والكمية. ستقوم الماكينة بالقطع تلقائيًا إلى الطول المطلوب والتوقف عند تحقيق الكمية المطلوبة;
لوحة التحكم: مفتاح من نوع الزر، شاشة LED للطول والكمية ؛
وحدة الطول: مليمتر;
وظيفة الحماية من الحمل الزائد للمحرك، التيار الزائد للنظام، الدائرة القصيرة;
عرض الطول الإجمالي والكمية الإجمالية المنتجة.
تدفق العملية
