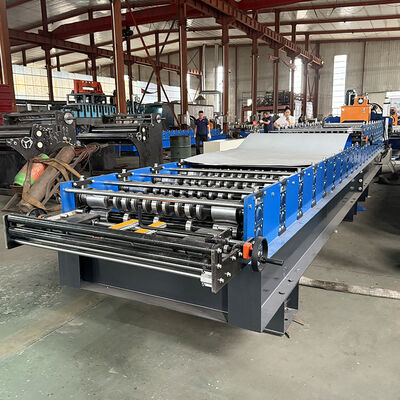

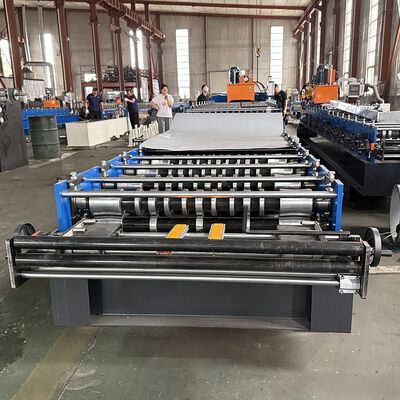

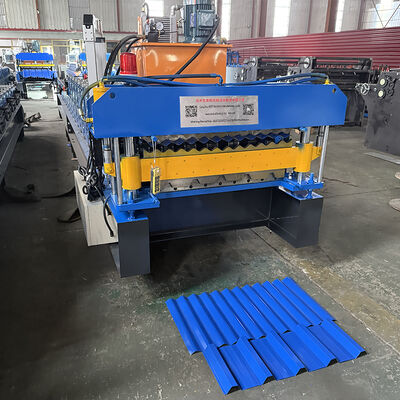

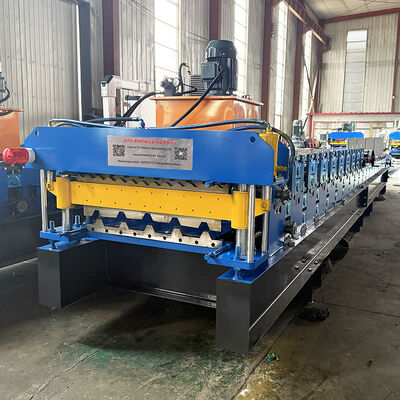

جنوب إفريقيا وزيمبابوي شعبية الفولاذ الملف الشخصي العالي ضلع ومتجول طبقة مزدوجة سقف ورقة لفة تشكيل آلة

جهاز فك لفائف يدوي 5 طن

الميزات: يتكون جهاز فك اللفائف من جزأين: المغزل والقاعدة، يتم توسيع المغزل وتقليصه يدويًا بواسطة جهاز ميكانيكي، بعد تثبيت اللفيفة على المغزل، يتم إعادة اللفيفة مع المغزل معًا إلى القاعدة.

الطاقة: لا شيء؛

طاقة فتح وإغلاق الأجزاء: ميكانيكية؛

طاقة دوران الجزء: سحب بواسطة نظام التشكيل؛

عدد الأجزاء: 4 قطع؛

نطاق توسيع الجزء: 460 ~ 520 مم؛

ارتفاع مركز المغزل: 0.65 متر؛

سرعة التغذية: تعتمد على سرعة آلة تشكيل اللفائف؛

البكرات: تصميم بواسطة مهندسين كبار باستخدام برنامج Auto-cad، مصنعة من فولاذ عالي الجودة 45# بواسطة آلات CNC ومغطاة بالكروم الصلب؛

العمود: مصنع من فولاذ عالي الجودة 45# بواسطة آلات CNC؛

إطار الدعم: جدار جانبي فولاذي لتوجيه قاعدة تحمل محطة التشكيل؛

عدد محطات البكرات: 18 مجموعة علوية
مادة البكرات: فولاذ عالي الجودة 45# مصقول ومغطى بالكروم HRC55-60°
مادة العمود: فولاذ عالي الجودة 45# مصقول ومغطى بالكروم HRC55-60°

قطر العمود: 70 مم

سمك لوحة الإطار: 14 مم

الإطار السفلي: فولاذ مقطع H رقم 36

الوظيفة: يتم التحكم في عملية القطع بواسطة PLC. تتوقف الماكينة الرئيسية تلقائيًا ويتم إجراء القطع. بعد القطع، ستبدأ الماكينة الرئيسية تلقائيًا.

مصدر الطاقة: محطة هيدروليكية؛

الإطار: إطار فولاذي ملحوم؛

مفتاح الحد: مفتاح كهروضوئي غير تلامسي؛

القطع بعد التشكيل: قطع اللوح بعد تشكيل اللفائف إلى الطول المطلوب؛

قياس الطول: قياس الطول تلقائيًا.

محطة هيدروليكية

يتم التحكم فيه بواسطة مضخة زيت ذات عجلة مسننة. بعد ملء الزيت الهيدروليكي في خزان الزيت الهيدروليكي، تقوم المضخة بتشغيل آلة القطع لبدء مهمة القطع.

معدات مطابقة: يشمل النظام مجموعة من الخزان الهيدروليكي، ومجموعة من مضخة الزيت الهيدروليكي، وأنبوبين هيدروليكيين، ومجموعتين من الصمامات الكهرومغناطيسية.

اعتماد مكونات نظام هيدروليكي من علامة تجارية رائدة لضمان الاستقرار وعمر الخدمة، وتجنب التسرب.

يزود الطاقة الأولية للقطاعة من خلال خزان زيت مغلق. يكون متوقفًا بدون قطع، مما يوفر الطاقة.

قياس الطول التلقائي: وحدة واحدة من أدوات قياس الطول التي يتم الضغط عليها بخفة على سطح اللوح الفولاذي؛ ستدور الأداة مع سرعة حركة اللوح الفولاذي ثم تستشعر لقياس طوله؛ يمكن تعديل عدم دقة الطول بسهولة.

قياس الكمية التلقائي؛

يتم استخدام PLC للتحكم في الطول والكمية. ستقوم الماكينة بالقطع تلقائيًا إلى الطول المطلوب والتوقف عند تحقيق الكمية المطلوبة؛

لوحة التحكم: مفتاح من نوع الأزرار، شاشة LED للطول والكمية؛

وحدة الطول: ملليمتر؛

وظيفة الحماية من الحمل الزائد للمحرك، التيار الزائد للنظام، الدائرة القصيرة؛

عرض الطول الإجمالي والكمية الإجمالية المنتجة.
