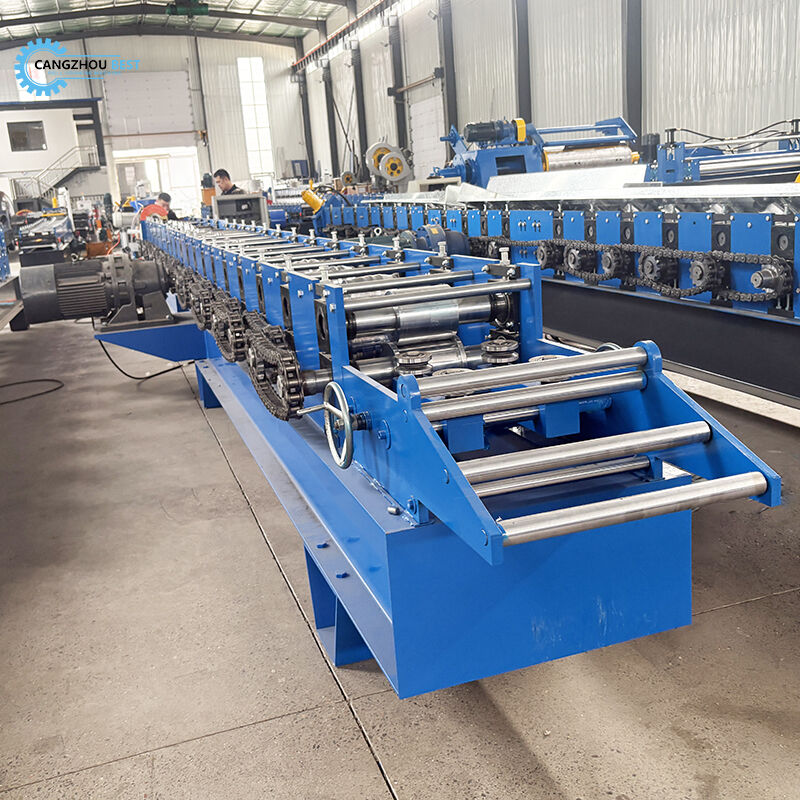

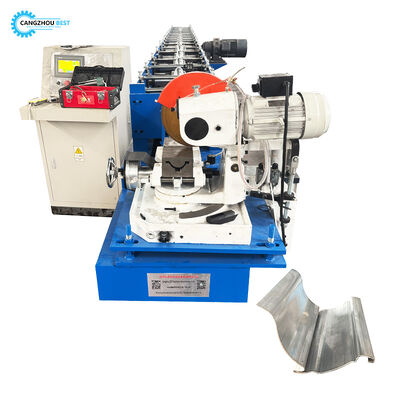

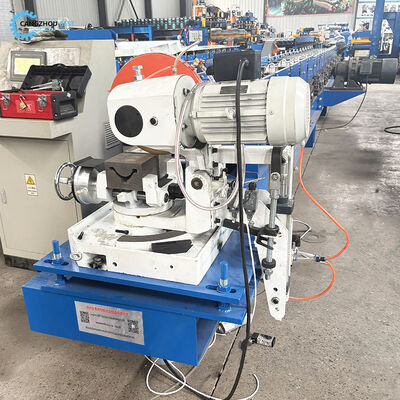

آلة تشكيل لفائف المزاريب المصنوعة من الفولاذ المقاوم للصدأ مع قطع المنشار المخصص

تخصيص الشفرة قطع الصلب المقاوم للصدأ المنجل صناعة آلة

تطبيقات آلة تشكيل الملفات من الفولاذ المقاوم للصدأ

إن المنتج الذي تم تشكيله من اللف هو أكثر متانة من أنبوب PPC التقليدي ، وليس من السهل شيخه.
سيجعل المشروع أكثر تكاملاً، ويساعد على تعزيز صورة المشروع كله.
آلة ثني أنابيب الصرف المستخدمة لثني أنابيب الصرف المكونة من لفة ، لربط أنابيب الصرف والأنابيب المرفوعة.

تدفق العمل من الفولاذ المقاوم للصدأ
المكعب ---- التغذية ---- تشكيل الألواح ---- قطع الطول ---- جدول الإخراج

آلة تشكيل الصلب المقاوم للصدأ أجزاء آلة

بيانات تقنية لجهاز تشكيل الملفات من الفولاذ المقاوم للصدأ

1) مُحَلِّل الأغلفة
نوع المزلق: مزلق يدوي
توسيع يدوي
إزالة الملفوفات غير المتحركة
سعة الوزن:3 طن

2) جهاز التغذية
وظيفة: يستخدم لتحرير رأس الملف وتغذية في آلة التشكيل.

الرول السابق
قطر المحور الرئيسي الرئيسي: ¢76mm
تقويم عقدة الدوار: 15 مجموعة
مواد المحور الرئيسي: الفولاذ 45# من الدرجة الأولى، محمومة وتسخينها
مادة الدوار: فولاذ من الدرجة العالية 45 # ، عملية تم إطفاءها وتسخينها ، سطح مع كروم صلب 0.05 ملم.
سرعة التشكيل: 0-15 م/دقيقة
نوع الغوص: سلسلة نقل
مواد السلسلة: 45 # الفولاذ.
عقدة إطار الماكينة: الصلب الهيكلي المطاوئ
قاعدة الماكينة: 36# حديد شكل H
سمك الفولاذ الشهير: S18mm

الطاقة الرئيسية: 5.5 كيلوواط

4) جهاز القطع والمحطة الهيدروليكية
نوع القطع: القطع الهيدروليكي
الطاقة الهيدروليكية: حوالي 4 كيلوواط

شفرة هيدروليكية ومادة القطع: C r12 Mov، عملية التخفيف
معدل تحمل طول القطع: +/- 2 ملم

5) نظام كهربائي
الجهد: 380 فولت، 3 مراحل 50 هرتز
PLC نظام التحكم الكهربائي: لوحة PLC اليابانية
نظام التحكم في تردد الترميز: العلامة التجارية
شاشة لمسة: العلامة التجارية
المحول: ABB
حجم لوحة تحكم PLC: 700mm ((L) x1000mm ((H) x300mm ((W)

جدول الدعم
جدول دعم بسيط غير طاقة
لدعم الملف الشخصي بعد القطع
