تفاصيل المنتج:
|
| إصدار الشهادات: | CE/ISO9001 | حالة: | جديد |
|---|---|---|---|
| الجهد االكهربى: | 380 فولت، 50 هرتز، 3 مراحل | خدمة ما بعد البيع المقدمة: | المهندسين المتاحة لخدمة الآلات من الخارج |
| نظام التحكم: | PLC (العلامة التجارية المستوردة) | مادة الأسطوانة: | جي سي آر 15 |
| اسم: | آلة تشكيل مزراب الصلب K المحمولة | ||
| إبراز: | آلة تشكيل اللفافات المتحكم بها PLC,آلة تشكيل لفائف المزاريب الهيدروليكية لقطع الصنبور,آلة تشكيل لفائف المزاريب الفولاذية K قابلة للحمل بـ 16 محطة |
||

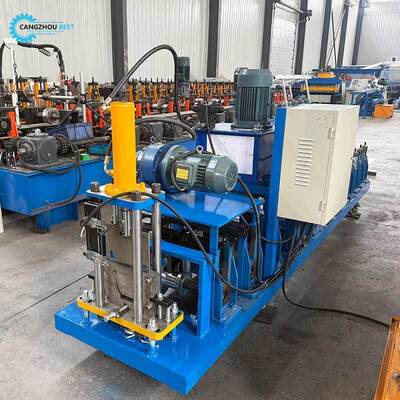

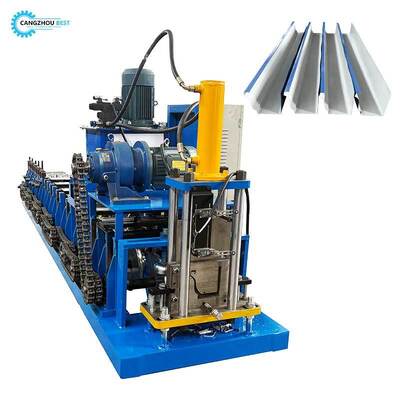

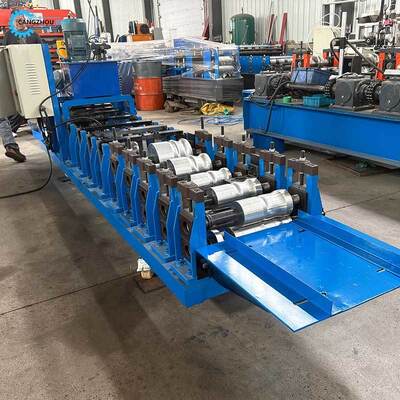

آلة تشكيل لفائف مجاري الصلب K المحمولة بالتحكم PLC الهيدروليكي
بيانات فنية لآلة تشكيل لفائف مجاري الصلب K المحمولة
| مادة اللفائف | لفائف | صفائح الصلب المجلفن |
| سمك اللفائف | 0.4-0.6 مم | |
| عرض اللفائف | يعتمد على المقطع الجانبي | |
| مقاومة الخضوع | 250-350 ميجا باسكال | |
| جهاز فك اللفائف | نوع جهاز فك اللفائف | يدوي (قياسي) أو هيدروليكي |
| سعة الوزن | 3 طن (قياسي)، مخصص | |
| التشكيل الرئيسي | محطة التشكيل | 16 محطة، تعتمد على المقاطع الجانبية |
| مادة الأسطوانة | صلب عالي الجودة 45#، السطح مطلي بالكروم الصلب 0.05 مم | |
| مادة العمود | صلب عالي الجودة 45#، مقسّى | |
| قطر العمود | 60 مم | |
| نوع القيادة | نقل بالسلسلة | |
| سرعة التشكيل | 0-15 متر/دقيقة | |
| الطاقة الرئيسية | 5.5 كيلو واط | |
| جهاز القطع | نوع القطع | قطع هيدروليكي |
| مادة قالب القطع | صلب Cr12Mov، HRC58-62 | |
| تحمل القطع | +/- 1.5 مم | |
| النظام الكهربائي | ماركة PLC | ماركة |
| ماركة المحول | دلتا | |
| المشفر | ماركة OMRON | |
| شاشة اللمس | ماركة MCGS | |
| النظام الهيدروليكي | محطة هيدروليكية | ماركة صينية مشهورة |
| الطاقة الهيدروليكية | 3 كيلو واط | |
| طاولة الخروج | نوع الطاولة | طاولة بسيطة غير تعمل بالطاقة |
| وظيفة الطاولة | لدعم صفائح المقطع الجانبي بعد القطع |
قائمة آلة تشكيل لفائف مجاري الصلب K المحمولة
| جهاز فك لفائف سلبي 3 طن | 1 مجموعة |
| آلة تشكيل اللفائف الرئيسية | 1 مجموعة |
| صندوق التحكم | 1 وحدة |
| محطة هيدروليكية | 1 وحدة |
| طاولات الخروج | 2 وحدة |
آلة تشكيل لفائف مجاري الصلب K المحمولة
1) مادة المعالجة: شريط فولاذي
2) سمك المادة: 0.3-0.6 مم
3) الحجم المشكل على آلة واحدة: حسب رسم المقطع الجانبي أعلاه
4) قوة المحرك الرئيسي: 5.5 كيلو واط
5) قوة المحطة الهيدروليكية: 3 كيلو واط
6) الإنتاجية: 4-10 متر/دقيقة
7) محطات الأسطوانة: 10 خطوات
8) مادة الأسطوانة: صلب Cr12 مع معالجة حرارية بالفراغ، تصل الصلابة إلى 58HRC-60HRC
9) مادة العمود النشط: صلب 45# مع معالجة سطحية عالية التردد وعملية طحن
10) قطر عمود آلة تشكيل لفائف مجاري الصلب: 60 مم
11) نظام القطع: قطع بالقالب، قطع تلقائي بأي طول تحتاجه
12) مادة شفرة القطع: Cr12MOV
13) سمك لوحة جدار الحامل: 22 مم
14) نظام التحكم: نظام تحكم كمبيوتر PLC تايوان دلتا
15) أبعاد الآلة: حوالي 11000 مم * 1500 مم * 1400 مم
16) مصدر الطاقة: 380 فولت، 3 مراحل، 50 هرتز (أو حسب طلبك)
التكنولوجيا
جهاز فك لفائف يدوي 3 طن → منصة توجيه → آلة تشكيل لفائف رئيسية → نظام قطع → طاولة خروج 2 متر، محركات كهربائية 5.5 كيلو واط، محرك كهربائي 4 كيلو واط على المحطة الهيدروليكية، نظام تحكم PLC
شروط البيع
1). سعر آلة تشكيل لفائف المجاري: يرجى الاتصال بنا، وسنحاول منحك خصمًا جيدًا لبدء تعاوننا
2). مدة الدفع: يجب دفع 30% من قيمة TT كدفعة مقدمة، و 70% من قيمة TT قبل الشحن
أو 100% LC عند الاطلاع
3). التعبئة: عارية مع غشاء بلاستيكي بسيط وتحميل في حاوية واحدة مقاس 20 قدمًا
4). وقت التسليم: 50 يوم عمل بعد استلام الدفعة المقدمة
5). الضمان: 12 شهرًا. إذا انكسر أي جزء من الآلة، فسنقوم بتوريده مجانًا.
6). خدمة ما بعد البيع
