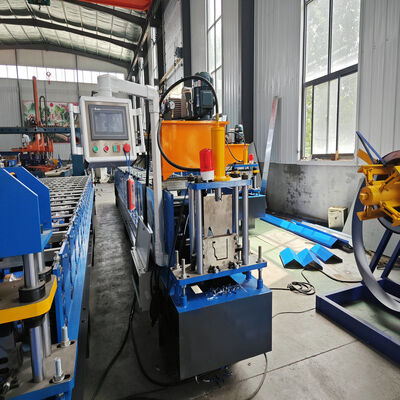

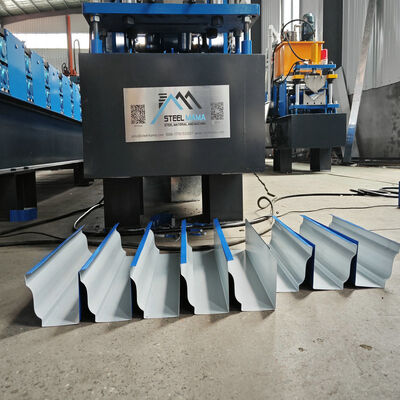

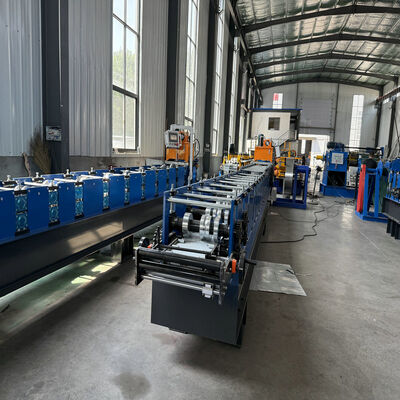

الهيدروليكية قطع النوع الفولاذ الملف الشخصي K المنجم صنع لفة تشكيل آلة

الهيدروليكية قطع النوع الفولاذ الملف الشخصي K المنجم صنع لفة تشكيل آلة

•


• المعايير التقنية

  مواصفات آلة تشكيل الدورات

  آلة المياه بدون خيوط	البند	المواصفات المقدمة
  	آلة التشكيل الرئيسية	5K، 6K، 7K، نصف الأرض 3 ′′/4 ′′/5 ′′/6 ′′
  		(كل آلة لديها حجم واحد وتكوين)
  	عرض المادة	يعتمد على الملف
  	سرعة التدحرج	0-10m/min (لا يشمل وقت القطع)
  	سمك المادة	0.3-0.8 ملم G250mpa
  	نظام القيادة	• أدوات الدفع العلوية والسفلية من اليوريثان للقيادة السلسة حتى، غير التواء
  	طوافة	3 طن اليدوي de-ملفوفة (بناء في الجهاز)
  	محطات الدوار	11 محطة
  	مواد العجلات	45# فولاذ مزور مغلف بالكروم مغطاة بالمطاط
  	مادة العمود و DIA	¢50ملم، المادة هي 45# الصلب المقلد
  	قوة المحرك الرئيسي	3.0kw
  	آلية الحد ((بديل))	•القطع اليدوي المضمن
  		• مقص أو منقطة
  	التسامح	±1.5mm/3M
  	مصدر الكهرباء	220V/380V، 50HZ، 3 مرحلة
  		أيضا يمكن أن تلبي متطلبات العملاء
  	طريقة القيادة	سلسلة واحدة بطول 1 بوصة

  1وصف

  1الهيكل بسيط و مظهر آلة الممر جميل

  2. تتبنى آلة تشكيل لفة الممر هيكل الصلب الشكل والعملية ككل بعد اللحام.

  القدرة على الحمل القوي والعمل المستقر عند تشغيل الآلة.

  3جميع مكونات الجهاز من الشركات ذات العلامات التجارية الشهيرة بحيث تضمن عمل الجهاز بشكل طبيعي بشكل فعال جدا.

  4من السهل جدا تثبيت المعدات ومناسبة للإنتاج في المصنع.

  5الجهاز لديه ميزات منخفضة الضوضاء وكفاءة عالية.




  2. رسومات المياه












  4.القطع الهيدروليكي النوع الفولاذ الملف الشخصي K المنجم صنع لفة تشكيل آلة التفاصيل التقنية

  مواصفات الجهاز
  الوزن	حوالي 7000 كيلوغرام
  الحجم	حوالي 12m × 1.1m × 1.2m (الطول × العرض × الارتفاع)
  اللون	اللون الرئيسي: الأزرق
  	لون التحذير: أصفر
  المواد الخام المناسبة
  المواد	ملفات PPGI و PPGL، النحاس
  سمك	0.5-0.7ملم
  عرض الملف	610 ملم
  قوة الغلة	235Mpa
  المعلمات التقنية الرئيسية
  قطر عمود الدوامات	55ملم
  كمية المحطات المتحركة	25 صف
  سرعة تشكيل اللولب	حوالي 20m/min
  مادة صناعة الأدوات	الفولاذ رقم 45، مطلي بمعالجة الكروم
  مادة القطع	من الفولاذ القالب CR12، مع معالجة معطلة
  نظام التحكم	PLC والمحول
  الطاقة الكهربائية المطلوبة	طاقة المحرك الرئيسي: 5.5kw
  	قوة المحرك للوحدة الهيدروليكية: 5.5kw
  الجهد الكهربائي	وفقاً لمتطلبات العميل



  5الهيدروليكية القطع النوع الفولاذ الملف الشخصي K المنجم صنع لفة تشكيل آلة المكونات الرئيسية

  لا..	الاسم		كمية	ملاحظات
  1	مُحَلّل		1 مجموعة	الأمر متروك للعميل
  2	الآلة الرئيسية	جهاز قطع سابق	1 مجموعة	الأمر متروك للعميل
  		جهاز التغذية	1 مجموعة
  		نظام تشكيل اللف	1 مجموعة

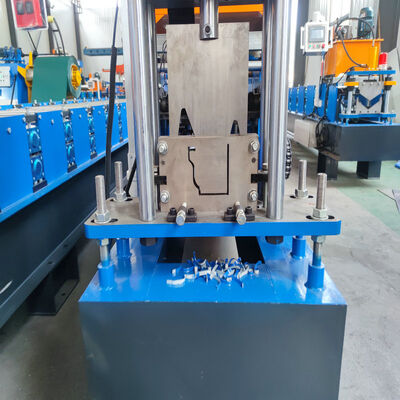

  		جهاز قطع القطب	1 مجموعة
  		نظام هيدروليكي	1 مجموعة
  3	نظام التحكم الكهربائي		1 مجموعة
  4	دعامة/مجمع أوتوماتيكي		1 مجموعة	الأمر متروك للعميل
