تفاصيل المنتج:
|
| اسم المنتج: | آلة تشكيل لوحة السقف ذاتية القفل | مادة الأسطوانة: | 45#الصلب |
|---|---|---|---|
| قوة الآلة: | 3 كيلو واط | نظام مدفوع: | سلسلة أو صندوق التروس |
| نوع القطع: | هيدروليكي | ضمان: | سنتان |
| حياة: | أكثر من 10 سنوات | ||
| إبراز: | آلة لوحات السقف ذاتية القفل,آلة تشكيل لفة الصفيحة السقفية,لوحة السقف ذاتية القفل السابقة,roof sheet roll forming machine,automatic locking roof panel former |
||
تدفق العمل
فاك اللفائف ------ تغذية ------ تشكيل لفائف ------ قص حسب الطول ----- طاولة إخراج
مكونات الآلة
| رقم. | الاسم | الكمية |
| 1. | فاك اللفائف | 1 مجموعة |
| 2. | آلة تشكيل لفائف | 1 مجموعة |
| 3. | جهاز قص هيدروليكي | 1 مجموعة |
| 4. | صندوق تحكم PLC | 1 مجموعة |
| 5. | مضخة هيدروليكية | 1 مجموعة |
| 6. | طاولة إخراج | 1 مجموعة |
فاك اللفائف
| النوع | يدوي (قياسي) | نوع هيدروليكي(اختياري) |
| صورة | |
|
| العرض | 1250 مم | 1500 مم |
| السعة | بحد أقصى 5 أطنان | من 5-15 طن |
| القطر الداخلي | φ508-610 مم | φ508-610 مم |
| القطر الخارجي | φ1500 مم | φ1800 مم |
تشكيل لفائف
| البند | تفاصيل المعلمة | ||||||||
| مادة المعالجة | GI و PPGI | ||||||||
| سمك المادة | 0.25-0.8 مم | ||||||||
| هيكل الآلة | فولاذ H 360#، يعتمد لحام خط مائل، قياس مستوى لضمان دقة الهيكل النهائي العالية | ||||||||
| لوحة جانبية للآلة |
|
||||||||
| محطات التشكيل | 16 محطة (حسب الأشكال) | ||||||||
| بكرات الآلة |
فولاذ مطروق عالي الجودة رقم 45، مطلي بالكروم الصلب بسماكة 0.05 مم |
||||||||
| عمود الآلة | فولاذ عالي الجودة رقم 45 بقطر 70 مم بعد المعالجة، | ||||||||
| فواصل الآلة | خراطة CNC بدقة عالية | ||||||||
| محامل الآلة | محامل Haerbin الصينية أو محامل SKF الدولية (اختياري) | ||||||||
| نظام القيادة | سلسلة 1 بوصة أو صندوق تروس (اختياري) | ||||||||
| قوة الآلة | 3 كيلو واط - 11 كيلو واط (حسب الأشكال) | ||||||||
| سرعة عمل الآلة | 8-12 م/دقيقة أو 10-30 م/دقيقة (اختياري) | ||||||||
| نوع ضبط الآلة | بعد تركيب الآلة، سنقوم باختبارها بأنفسنا، مقارنة برسم الشكل، يتم التحكم في الفرق في حدود 0.5 مم |
القص
| النوع |
نوع انزلاق المحمل |
| مادة الشفرة | Cr12mov تقوية وطحن |
| معالجة الشفرة | قطع بالشرارة الكهربائية، ولكن الشفرة العلوية لا يمكن أن تكون مستقيمة. هذه هي التكنولوجيا |
| العمل | نوع هيدروليكي |
المكدس
| النوع |
يدوي |
|
| الطول | 1.5 م - 2 م | 6 م أو 12 م |
PLC
| البند الرئيسي | تفاصيل المعلمة |
| PLC |
دلتا (قياسي) أو حسب طلبك |
| العاكس | علامة تجارية صينية (قياسي) أو حسب طلبك |
| شاشة اللمس | Mcgs (قياسي) أو حسب طلبك |
| المشفر | علامة تجارية صينية (قياسي) أو حسب طلبك |
| الجهد/التردد/الطور | 380 فولت/50-60 هرتز/3 طور |
مضخة هيدروليكية
| البند الرئيسي | تفاصيل المعلمة |
| المحرك |
3 كيلو واط علامة تجارية صينية أو حسب طلبك |
| المضخة | علامة تجارية صينية أو حسب طلبك |
| صمام الملف اللولبي | علامة تجارية صينية أو حسب طلبك |
| نظام التبريد |
مروحة تبريد |

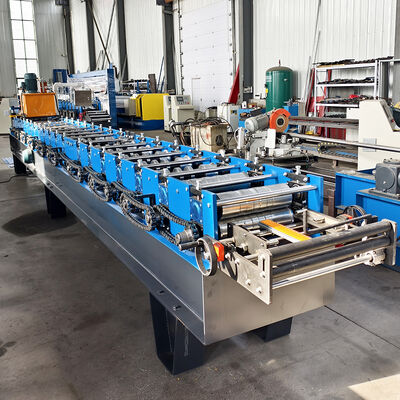

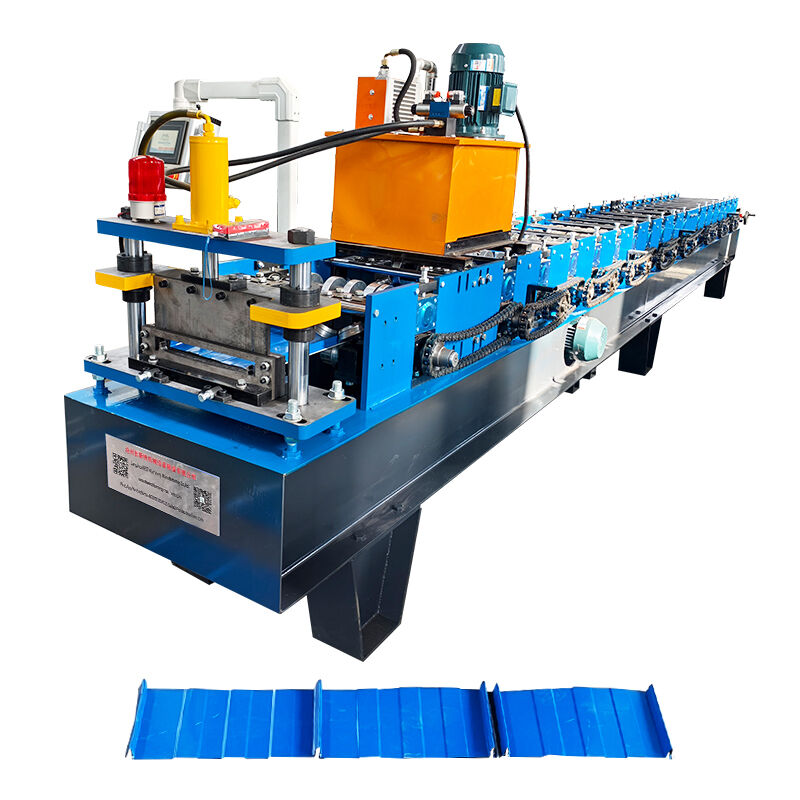

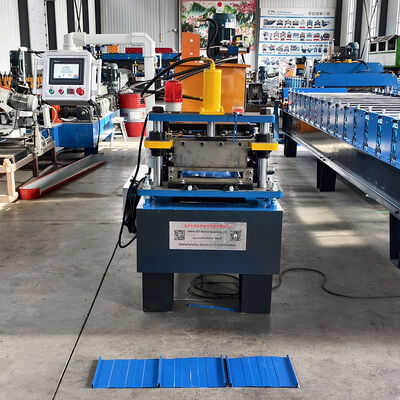

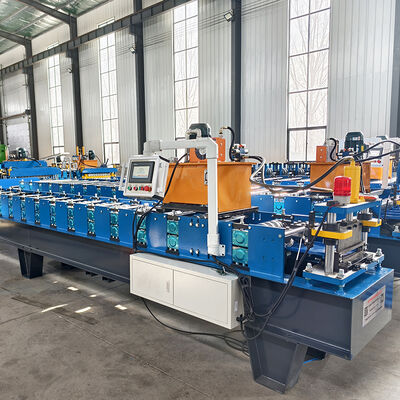

صورة الآلة
