تفاصيل المنتج:
|

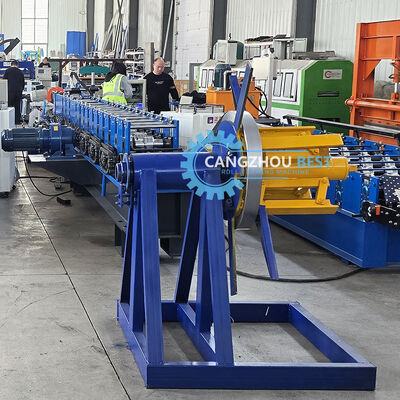

| اسم: | آلة تشكيل الأنبوب المربع بالليزر اللحام | إصدار الشهادات: | CE/ISO9001 |
|---|---|---|---|
| حالة: | جديد | البعد (الطول * العرض * الارتفاع): | 9600 مم * 1300 مم * 1450 مم |
| الجهد االكهربى: | 380 فولت، 50 هرتز، 3 مراحل | مادة خام: | ورقة مجلفنة |
| إبراز: | آلة تشكيل اللف لمقاطع الفولاذ بحجم 20x20 مم,آلة لحام الأنابيب المربعة صغيرة الحجم,آلة تشكيل اللحام بالليزر لمزاريب الصرف,small size square tube welding machine,down spout laser welding forming machine |
||
| اسم المكون | الكمية | الوحدة |
|---|---|---|
| جهاز فك اللف | 1 | مجموعة |
| قاطع انزلاقي مسبق | 1 | مجموعة |
| آلة تشكيل اللف | 1 | مجموعة |
| آلة لحام بالليزر | 1 | مجموعة |
| صندوق التحكم | 1 | مجموعة |
| جهاز القطع | 1 | مجموعة |
| طاولة الإخراج | 1 | مجموعة |
| نظام التبريد | 1 | مجموعة |
| المواصفات | التفاصيل |
|---|---|
| المادة الخام المناسبة | صفائح فولاذية ملونة أو مجلفنة |
| عرض المادة الخام | حسب حجم الأنبوب |
| سمك المادة الخام | 1-3 مم |
| أبعاد الآلة الرئيسية | 12*0.8*1 متر |
| قوة المحرك | 7.5 كيلو واط + 2.2 كيلو واط |
| مادة اللف | فولاذ 45# (مطلي بالكروم على السطح) |
| محطات بكرات آلة تشكيل اللف | 16 محطة |
| سرعة خط الإنتاج | 15-20 متر/دقيقة |
| قطر البكرات | 70 مم |
| الجهد الكهربائي | 380 فولت 50 هرتز 3 مراحل |
| مادة لوحة القطع | فولاذ قوالب Cr12 |
| زيت هيدروليكي | 40# |
| دقة المعالجة | في حدود 1 مم |
| نظام التحكم | وحدة تحكم منطقية قابلة للبرمجة (PLC) من Mitsubishi مع شاشة لمس |
| المكون | الاسم | الوصف |
|---|---|---|
| 1 | خزانة الآلة | هيكل معدني عالي القوة |
| 2 | نظام التحكم الإلكتروني | ZYJC-2022A |
| 3 | ليزر الألياف الضوئية | 3 كيلو واط |
| 4 | وحدة التحكم | ZYJC-PLC2022 |
| 5 | رأس اللحام | تركيز دقيق 3000 واط مخصص |
| 6 | مبرد الليزر | ZYJC-3000W |
| 7 | البيئة المحيطة | تهوية، لا يوجد تأثير في نطاق 5 أمتار |
| 8 | الجهد الكهربائي | 380 فولت 50 هرتز 3 مراحل |
| 9 | نوع التأريض | مركزي مباشر |
