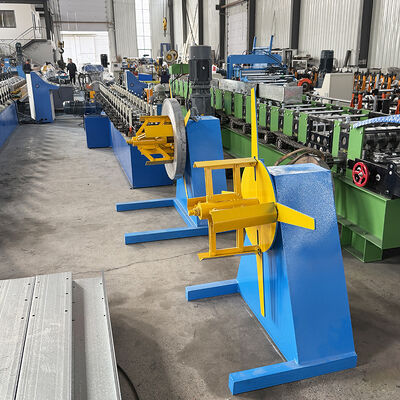

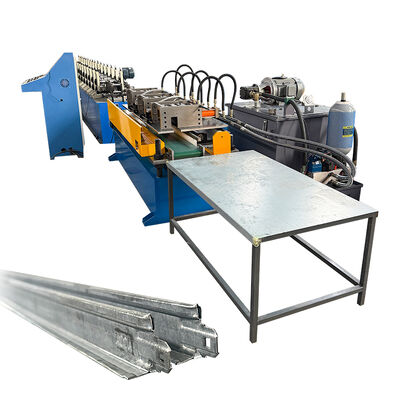

آلة تشكيل لفائف شبكة السقف المتقاطعة T24X26 الهيدروليكية ذات السرعة العالية

آلة تشكيل اللفائف على البارد T38X24 الرئيسية T Grid عالية السرعة للثقب الهيدروليكي

ميزات المنتج

1. معدات التحكم بشاشة اللمس، سهلة الاستخدام

2. تشطيب السطح للملف الشخصي المنتج جيد. لوحة مجلفنة تفعل

لا تؤذي الزنك، والطلاء الملون لا يسقط الطلاء، والشكل يمكن

أن يتطابق بشكل كبير مع رسم التصميم بنسبة 1:1.

3. المعدات الميكانيكية قوية ومتينة، وأقل أعطال، ومنخفضة

تكاليف الصيانة.

4. معدل هدر منخفض لإنتاج الملف الشخصي، وتوفير تكاليف الإنتاج.

تُستخدم هذه المعدات لإنتاج إطار الباب، ودعم قضبان النوافذ، ورف التخزين، ومنزلق الدرج، وعارضة الفولاذ الخفيف، والأنابيب، وحاجز الطريق السريع وما إلى ذلك.

يتكون خط الإنتاج بأكمله من رف لوضع المواد، والآلة الرئيسية للتشكيل وآلة القطع بالثقب ذات الطول المحدد الهيدروليكي. لا يتضمن القص أي هدر، ولا ينتج هدر القص ويوفر تكلفة المواد، مع كفاءة إنتاج عالية.

1). القطر الداخلي لملف المادة: 450 مم - 550 مم

2). أقصى عرض للملف: 300 مم

3). سعة الحمل: 1.5 طن

1) مادة العمود:فولاذ رقم 45 عالي الجودة بعد المعالجة

2) القطر الخارجي 50 مم

3) مادة الأسطوانة:Cr12 مصقول ومغطى بالكروم HRC55-60 درجة مئوية

4) سرعة التشكيل: 30 م / دقيقة

5) طاقة المحرك الرئيسي: 5.5 كيلو واط

6) محطة الأسطوانة: 10-12 محطة

7) الجهد: 380 فولت، 50 هرتز، 3 مراحل

8) هيكل الإطار الرئيسي:هيكل القوس التذكاري

9) جهاز التحكم: التحكم التلقائي بالكمبيوتر، بواسطة PLC، يعمل بسهولة

10) جهاز القطع:القطع الهيدروليكي المتتبع (يمكنك أيضًا طلب إضافة محرك مؤازر،

يمكن الوصول إلى سرعة الإنتاج40-60 م / دقيقة)

11) الإرسال:محرك تروس

1). مادة الشفرة: فولاذ قالب Cr12 مع معالجة مروية 55-60 درجة مئوية

2). نظام القطع: اعتماد محرك هيدروليكي متقدم، بعد التشكيل التلقائي

قطع، لا تشوه، لا هدر، عامل أمان عالي. (توقف المحرك الرئيسي عن القطع)

النوع: نظام التحكم في التردد PLC مع شاشة تعمل باللمس

خطأ الطول: ± 2 مم

(حول عنصر الجهاز الكهربائي، يمكن للعملاء أيضًا تحديد العلامة التجارية)

إنها بسيطة وتستخدم لتحميل المنتج النهائي.

الطول: 6 أمتار

• أقصى عرض 300 مم
• القطر الداخلي -460-510 مم
• أقصى سعة تحميل 1000 كجم
• نوع التشغيل اليدوي التمدد اليدوي لإحكام الملف
• توقف الخط بأكمله أثناء تعطل فك اللفائف

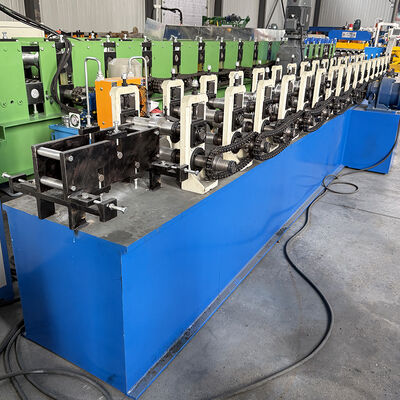

• محطة التشكيل 16 قطعة
• مادة بكرات التشكيل Cr12
• معالجة بكرات التشكيل الصلبة HRC 58-60
• عمود الأسطوانة بقطر 40 مم
• مادة العمود 40Cr، معالجة حرارية، طحن دقيق
• إطار الآلة: لحام فولاذي
• سمك الجدار الجانبي الرئيسي 25 مم
• الآلة مدفوعة بوصلات عالمية عبر علبة التروس
• محرك تشكيل اللفائف 5.5 كيلو واط مع وحدة تحكم عاكس التردد
• علبة التروس RV علبة تروس دودة

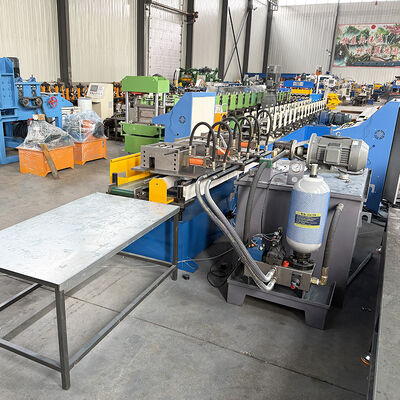

• حامل المضخة الهيدروليكية مجموعة واحدة
• المكونات الهيدروليكية تايوانية
• نظام هيدروليكي يفرغ الحماية مع مبرد الرياح
• قطع الحواف مجموعتان في كلا الطرفين
• ثقب الوصلة الوسطى 23 مجموعة / 152.4 مم
• ثقب اختبار الحريق مجموعتان في كلا الطرفين
• قالب قياسي SKD-11 فولاذ ياباني
• إطار وقالب S45C
• دبوس القالب SKH-9 فولاذ ياباني
• جميع معالجة القالب عن طريق قطع الأسلاك NC بطيئة التغذية

• رأس آلي ميكانيكي مدفوع
• تشغيل تلقائي بالكامل جنبًا إلى جنب مع آلة التشكيل

• محول التردد Silin، تايواني
• PLC Fatek، تايواني
• شاشة تعمل باللمس weinview تايواني
• توقف آلة القطع ذات الطول الملف الشخصي ثم القطع
• وحدة التحكم التشغيلية: مفتاح مقبض شاشة اللمس emg

الانهيار وما إلى ذلك

(6) مزود الطاقة 380 فولت 50 هرتز 3 مراحل
