آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو

آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو
آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو

صورة كبيرة :  آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: CHBEST
إصدار الشهادات: CE BV SGS
رقم الموديل: YX-960
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة / شهر
الأسعار: USD25500-35500/set
تفاصيل التغليف: 20GP / 40GP حاوية
وقت التسليم: 5-60 يومًا
شروط الدفع: L/C، T/T، ويسترن يونيون، موني جرام
القدرة على العرض: 20sets / شهر

آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو

وصف
اسم: آلة تشكيل ألواح الأرضية عالية الأضلاع للهيكل الصلب تحتاج حاوية: 1x40GP
الجهد: 380 فولت قدرة الإنتاج: 6-8 م / دقيقة
النقاط الرئيسية للبيع: سهلة التشغيل مكان المنشأ:: خبى ، الصين
مادة القاطع: قالب صلب Cr12 الوزن: 11 ت
مواد خام: مصقولة سمك (مم): 0.8-1.2
إبراز:

آلة تشكيل سطح السفينة من الملف الشخصي الفولاذي,آلة تشكيل اللفائف بمحرك سيرفو,معدات تشكيل الملفات على سطح الطابق

,

servo motor roll forming machine

,

floor deck roll forming equipment





1. ميزات خط تشكيل لفائف أرضية التزيين: يتميز سطح المعدن الذي ينتجه خط تشكيل لفائف أرضية التزيين بقوة عالية مع طول موجة كبير. يلتصق جيدًا بالخرسانة. يستخدم في المباني الشاهقة، فهو لا يوفر فقط صفيحة القالب الفولاذية، ولكنه يقلل أيضًا من وزن الطابق. بنفس سعة التحمل، فإنه يوفر الفولاذ ويقلل الاستثمار وفقًا لذلك. يمكننا أيضًا توفير الآلات المخصصة.



2. مالمعلمة الفنية الرئيسية:

تفاصيل الجزء اسم العنصر تخصيص
المادة المادة الخام فولاذ مجلفن
السماكة 0.8-1.2 ملم
آلة محطة الأسطوانة 20 أو تعتمد على رسم العميل
قطر العمود 95 ملم
مادة العمود فولاذ 45# مع كروم 0.05 ملم
صلابة مادة الأسطوانة 30-40 HRC GCr 15
حجم الآلة حوالي 15 × 2 × 1.3 م
وزن الآلة حوالي 15 طن
لون الآلة حسب طلب العميل
سرعة العمل 8-20 م/دقيقة
القاطع الصلابة 50-65 HRC
تفاوت القطع ± 1 ملم
المادة Cr 12
تشغيل قطع هيدروليكي
الطاقة طريقة القيادة سلسلة 2 بوصة
الطاقة الرئيسية 11 كيلو واط * 2
طاقة المضخة 4 كيلو واط
الجهد االكهربى

380 فولت/50 هرتز، 3P أو تخصيص

حسب طلب العميل

نظام التحكم علامة PLC صنع دلتا في تايوان
الشاشة شاشة لمس
اللغة الصينية والإنجليزية أو إضافة لغة حسب حاجة العميل
فك اللفائف عملية يدوي
سعة الوزن 5 طن
السعر مجاني كهدية
طاولة الاستقبال عملية يدوي
الطول 3 م
السعر مجاني كهدية



مكونات الآلة:
فك اللفائف 1 مجموعة
جهاز التغذية والتوجيه 1 مجموعة
نظام الضغط 1 مجموعة
آلة التشكيل باللفائف الرئيسية 1 مجموعة
جهاز القطع 1 مجموعة
نظام القطع الهيدروليكي 1 مجموعة
نظام التحكم PLC 1 مجموعة
طاولة الخروج 1 مجموعة



تدفق العملية:



فك اللفائف -- التغذية والتوجيه -- الضغط -- التشكيل باللفائف -- القطع الهيدروليكي – المنتج إلى طاولة الخروج



3. تفاصيل الآلة:

1) فك لفائف يدوي 5T:

1. الأبعاد: 1700 مم * 1000 مم * 800 مم
2. عرض التغذية: 1300 مم
3. القطر الداخلي للملف: متغير، من 480 مم إلى570 ملم

4. أقصى وزن للملف: 5000 كجم؛
5. وضع التمدد والقتال: تمدد داخلي والقتال يدويًا
6. طريقة التغذية: يدوي
7. معوض معدني غير ملفوف: متضمن، يضمن تغذية متساوية في جميع سرعات الإنتاج؛
8. اللون: أزرق (أو بناءً على طلب العميل)
9. الكمية: 1



2) التغذية ← التشكيل باللفائف ← القطع اللاحق

التغذية:

1. مركز قابل للتعديل للبكرات المشكلة وطول كافٍ لمنع الحركة الجانبية للشريط عند دخوله إلى المسطح.

2. نوع التغذية: قابل للتعديل
3. نطاق عرض التغذية: 1220
4. أسطوانة الدخول والتوجيه: القطر هو 65 مم، المادة هي SAE1045، السطح مع الكروم
5. الكمية: 1



3) قسم التشكيل:

1. مادة الملف الشخصي: Q195، Q235، GI أو الفولاذ الملون
2. نطاق السماكة: 0.5-1.2 ملم
3. طاقة المحرك الرئيسي: 11 كيلو واط × 2، محرك التيار المتردد، المحرك داخل الآلة الرئيسية (العلامة التجارية: Guomao of China) (وفقًا للتصميم النهائي)
4. جهد الآلة، التردد، الطور: 380 فولت، 50 هرتز، 3 أطوار
5. محطة الأسطوانة: 30 محطة (وفقًا للتصميم النهائي)
6. مادة الأسطوانة: ASTM1045 سطح مطلي بالكروم مع صلابة، CNC,
7. قطر العمود: 85 مم مادة: SAE1045 مع التبريد والتلطيف
8. سرعة تشكيل لفائف الآلة: لا تقل عن 15 م/دقيقة
9. الإرسال: بالسلسلة، بوصة واحدة، خط مزدوج

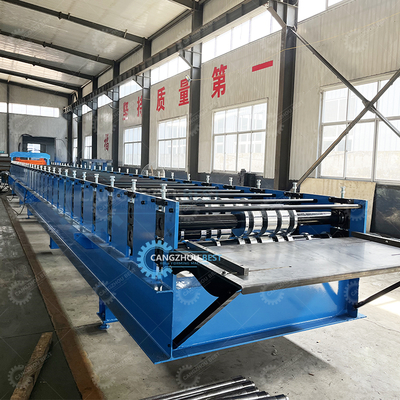

آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو 0

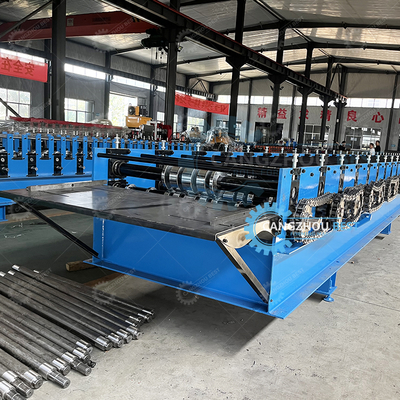

آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو 1

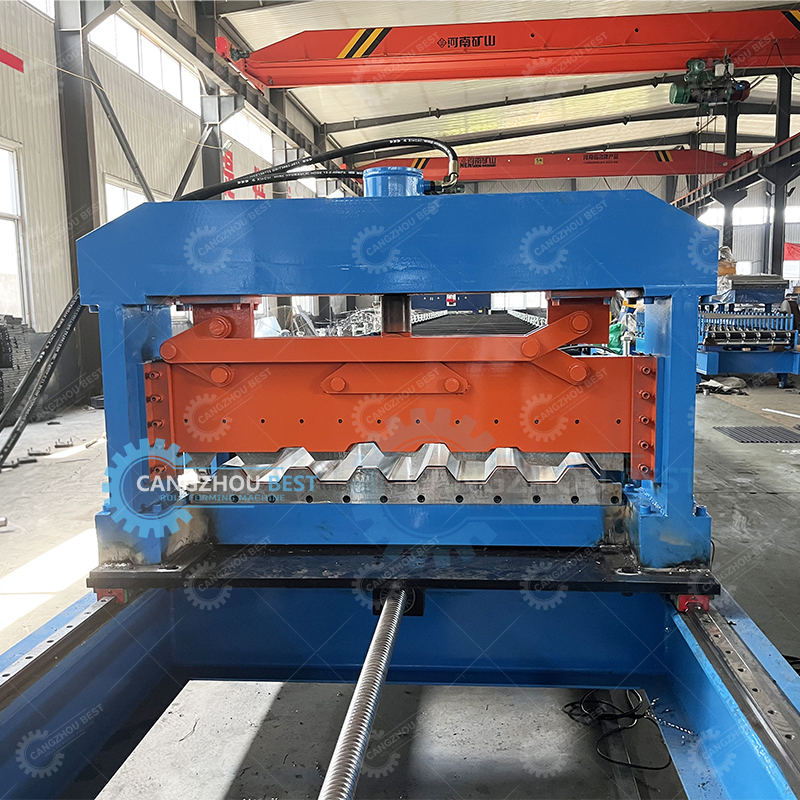

4) نظام القطع اللاحق

1. وحدات جهاز القطع العرضي للملف الشخصي التي تسمح بقطع الملف الشخصي المنحني دون إتلاف الطلاء المعدني وضمان قطع سلس متضمن؛
2. تغذية الملف الشخصي المقطوع الأخير من المعدات: تلقائي إذا لم يكن طول الملف الشخصي الأخير أقل من 2000 مم؛
3. القطع بعد التشكيل: قطع الصفيحة بعد التشكيل باللفائف إلى الطول المطلوب
4. يستخدم أسطوانتين هيدروليكيتين للتشغيل يجب أن يتضمن منظم تدفق لتحقيق خفض موحد للسكين.
5. طاقة القطع بالهيدروليكية، 5.5 كيلو واط
6. ضغط العمل: 12-20 ميجا باسكال قابل للتعديل
7. يتم أيضًا احتواء تسلسل القطع والتحكم فيه بواسطة نفس برنامج PLC
8. تفاوت الطول: +/- 1.5 ملم لكل منتج نهائي
9. الكمية: 1

آلة تشكيل لفائف سطح السفينة من الصلب بمحرك سيرفو 2

5) المحطة الهيدروليكية:

1. الطاقة الهيدروليكية: 5.5 كيلو واط
2. ضغط العمل: 12 ميجا باسكال قابل للتعديل
3. صمام الملف اللولبي: 1 مجموعة
4. الزيت الهيدروليكي: زيت هيدروليكي 46#
5. اللون: أزرق (أو بناءً على طلب العميل)
6. الكمية: 1



6) خزانة التحكم:

إعداد قابل للبرمجة لطول الملف الشخصي والكمية


1. وحدة قطع قابلة للبرمجة، أطوال مختلفة في دورة برمجة واحدة دون قيود على الكمية (دون إيقاف تشغيل المعدات العاملة): سيتم توفيرها.
2. يمكن ضبط 5 مجموعات من البيانات في وقت واحد
3. الإيقاف التلقائي للمعدات بعد الانتهاء من برنامج القطع: سيتم توفيره.
4. الجهد، التردد، الطور: 380 فولت، 50 هرتز، 3 أطوار
5. يمكن تعديل عدم دقة الطول بسهولة.
6. لوحة التحكم: مفتاح من النوع الزر وشاشة تعمل باللمس
7. وحدة الطول: مليمتر (يتم تبديلها على لوحة التحكم)
8. علامة PLC: باناسونيك
9. علامة محول التردد: ياسكاوا
10. شاشة اللمس: تايوان وينفيو
11. اللون: رمادي
12. الكمية: 1



7) طاولة الإخراج:

1. الإطار: لحام بالأنبوب
2. الحجم: حوالي 1.0 متر طولًا * 1.0 متر عرضًا * 0.9 متر ارتفاعًا
3. طاولة واحدة مع بعض أسطوانة الدعم
4. أسطوانة الداعم: ASTM 1045 مع الكروم
5. قطر الأسطوانات: 55 ملم
6. اللون: أزرق
7. الكمية: 1 وحدة



4. التحميل والتعبئة:

1) حاوية 20 بوصة/40 بوصة

2) الآلة سنقوم بلفها في البلاستيك وإرفاق علامات

3) عناصر وأدوات الآلة الأخرى لدينا صندوق خشبي

4) قبل التحميل، سنقوم بإصلاح الآلة والتحقق منها

5) قبل الشحن، سندعو عملائنا للتحقق من الآلة مرة أخرى
