تفاصيل المنتج:
|
| اسم المنتج: | نظام مستقيم custozimed z machin contact machine | اللون: | أزرق أو حسب طلبك |
|---|---|---|---|
| سرعة الآلة: | 8-10 م / دقيقة | أبعاد الآلة: | 9mx1.5mx1.5m |
| قوة الآلة: | 11kw+3kw | نظام مدفوعة: | سلسلة أو صندوق التروس |
| نظام التحكم: | PLC | نوع القطع: | الهيدروليكية |
| الضمان: | سنتان | حياة: | أكثر من 10 سنوات |
| إبراز: | آلة تشكيل الدوران لقطعة التلامس,آلة تشكيل اللفافات على شكل Z,آلة تشكيل الدوران بنظام قائم,Z Shape Roll Forming Machine,Upright System Roll Forming Machine |
||

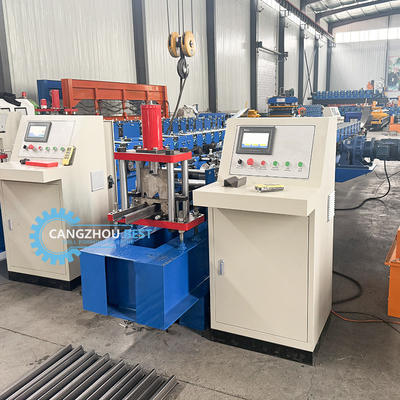

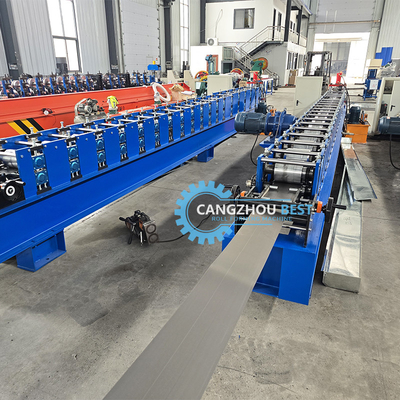

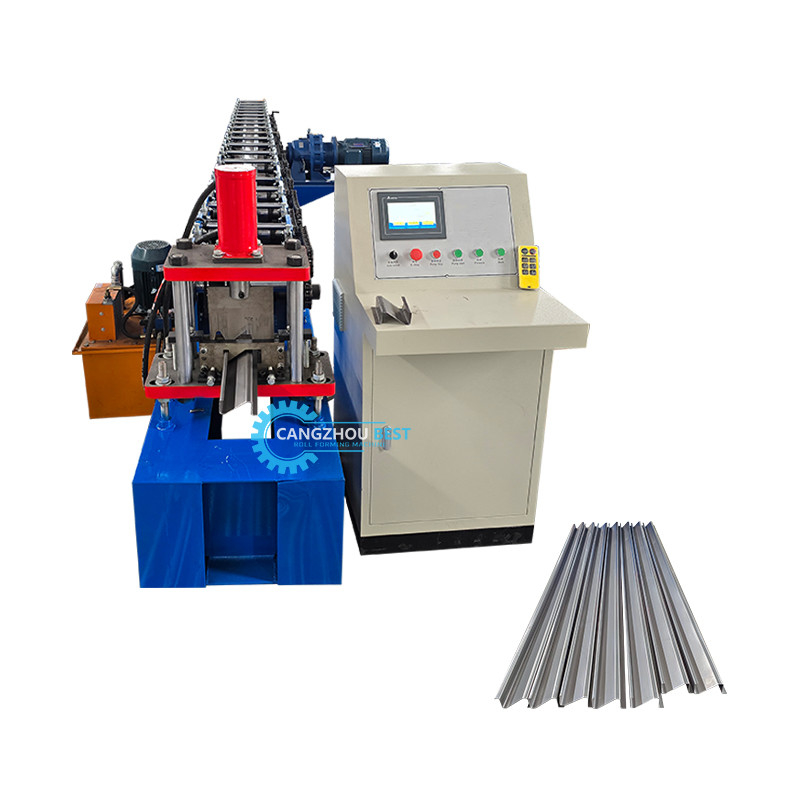

الجهاز القائم على الوقوف Custozimed Z الشكل قطعة الاتصال رول تشكيل آلة
سير العمل
محول ---- التغذية ------ تشكيل الألواح ------ القطع ------ جدول الإخراج
مكونات الآلة
| إزالة الملفات | مجموعة واحدة |
| جهاز التسوية | مجموعة واحدة |
| آلة التشكيل | مجموعة واحدة |
| جهاز القطع | مجموعة واحدة |
| صندوق التحكم بـ PLC | مجموعة واحدة |
| محطة مضخ هيدروليكية | مجموعة واحدة |
| جدول دعم الإنتاج | 1 س |
1. مُزيل الدهون
(1) الحد الأقصى للعرض: 500 ملم
(2) القطر الداخلي: Φ450 Φ550 مم
(3) قطر الخروج: 1500 ملم
(4) أقصى قدرة تحميل: 3000 كجم
2. آلة تشكيل الأدوات
(1) سمك المواد: 1.2-2.0mm PPGI وGI
(2) عدد المحطات المتحركة: 18 مجموعة
(3) مادة للدوائر: فولاذ Cr 12 مطلي ومطلي بالكروم HRC58-62 °
(4) مادة العمود: فولاذ عالي الجودة 45 ° مطلي ومطلي بالكروم HRC58-62 °
(5) قطر العمود: 80 ملم
(6) لوحة الإطار: 20 ملم
(7) الإطار السفلي: لحام الأنابيب الفولاذية
(8) طاقة المحرك:7.5كيلوواط
(9)نوع المحرك: سلسلة
(10) السرعة: 8-12m / min
3 جهاز القطع
(1) مادة لقطع الطرازية:Cr12 الفولاذ بعد المعالجة
(2) صلابة المعالجة الحرارية: HRC58 62 درجة
(3) نوع القطع: القطع الطائر ، القطع بدون توقف
(4) محرك للوقوف الهيدروليكي: 3kw
4.مربع التحكم بجهاز التحكم
(1) النوع: نظام تحكم التردد PLC مع شاشة لمسة
(2) PLC العلامة التجارية: دلتا
(3) علامة التشفير: أومرون
(4)خطأ الطول: ± 2mm
(5) اللغة: الإنجليزية والصينية
(6)الجهد: 380 فولت / 50 هرتز، 3 مراحل
(يعتمد على متطلبات العميل)
5.مضخة هيدروليكيةالمحطة
(1) نوع الزيت: 46# زيت هيدروليكي
(2) ماركة المضخة: العلامة التجارية الصينية
(3) مروحة التبريد
6جدول دعم الإنتاج
(1) لا يوجد نوع طاقة
(2) الطول: 2 متر
