آلة تشكيل ألواح سقف الجدار الجاف ذات ثلاثة ملامح متعددة الأحجام

آلة تشكيل لفائف ألواح السقف الجبسية متعددة الأحجام C U G بثلاثة أشكال

مكونات ومواصفات الآلة

جهاز فك الملفات الكهربائي 3 طن

1. الوزن الأقصى: 2 طن
2. القطر الداخلي للملف: 460-560 مم
3. صفيحة فولاذية وعارضة C ملحومة
4. الوظيفة: يستخدم جهاز فك الملفات لحمل وفك الملفات. جهاز فك الملفات اليدوي هذا غير مدعوم بالطاقة. تحتاج إلى ضبط عمود جهاز فك الملفات يدويًا لشد الملف

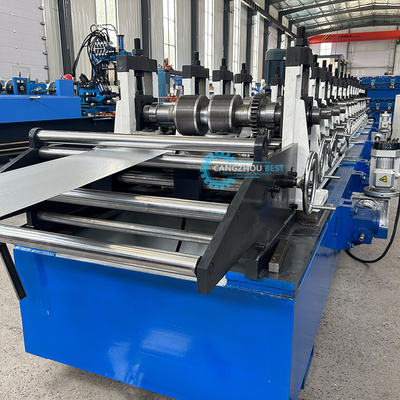

جهاز التغذية والتوجيه لآلة المسامير والمسارات

1. نطاق العرض: 200-300 مم
2. نوع التغذية: تغذية يدوية
3. نوع التوجيه: تعديل يدوي
4. وظيفة التوجيه: تجنب انحراف المادة

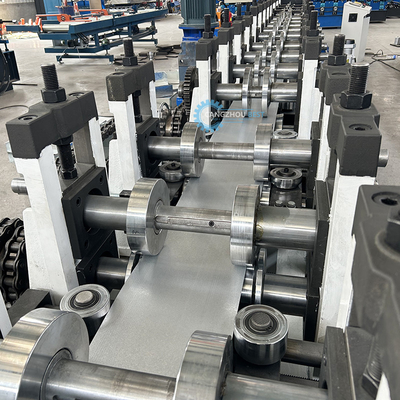

آلة تشكيل لفائف المسامير والمسارات المعدنية

1. هيكل الآلة: يستخدم القاعدة الرئيسية عارضة C ملحومة، وتجميع المحرك المدفوع داخل الآلة، ويستخدم هيكل الطاحونة صفيحة كاملة ملحومة، وتجميع كتلة التحمل السفلية في الصفيحة الفولاذية مباشرةً وهو نفس تصميم تايوان
2. سرعة التشكيل: 12-15 م/دقيقة
3. جهد وتردد الآلة: 415 فولت، 50 هرتز، 3 أطوار
4. مادة البكرات: GCR15، معالجة CNC، HRC58-62، كروم بسمك 0.05 مم
5. خطوات التشكيل: 18
6. مادة العمود: ASTM1045، عملية المخرطة وتلميع القطر الخارجي
7. قطر العمود: 60 مم
8. مادة الفواصل: ASTM1045، سمك الجدار: 8 مم، معالجة بالكروم والمعالجة الحرارية.
9. المحرك المدفوع: العلامة التجارية الصينية Guomao، 5.5 كيلو واط
10. الناقل: بواسطة التروس
11. لوحة الجدار الجانبي للآلة: 18 مم

جهاز القطع الهيدروليكي

1. نوع القطع: قطع هيدروليكي، يتوقف جزء التشكيل باللف عند القطع
2. قدرة المحرك الهيدروليكي: 4 كيلو واط
3. ضغط التشغيل الهيدروليكي: 12-16 ميجا باسكال
4. مادة شفرة القطع: Cr12 مع المعالجة الحرارية
5. قياس الطول: قياس الطول التلقائي للمشفر (ماركة Omron)
6. تفاوت الطول: ±1.0 مم

نظام التحكم لآلة المسامير والمسارات المعدنية

1. لغة نظام التشغيل: الإنجليزية والصينية (إذا كنت بحاجة إلى لغة أخرى، فسوف نرسل لك تعليمات النسخة الإنجليزية، ويرجى ترجمة التعليمات إلى اللغة التي تستخدمها. ثم سنقوم بتعيين تعليمات بلغتك لك.)
2. الجهد والتردد: 415 فولت، 50 هرتز، 3 أطوار
3. لوحة التحكم: شاشة تعمل باللمس مع مفتاح من النوع الزر
4. وحدة الطول: مليمتر (يتم تبديلها على لوحة التحكم)
5. ماركة PLC: Panasonic
6. ماركة محول التردد: Yaskawa
7. ماركة المشفر: Omron
8. ماركة شاشة اللمس: MCSG
9. نعتمد قابس الطيران لسهولة توصيل الأسلاك من قبل العملاء.
10. يمكنك ضبط طول القطع والكمية على شاشة اللمس. ستتوقف الآلة تلقائيًا بعد الانتهاء من برنامج القطع.
