القطع الطائر عالية السرعة الرسوم المسالك الرئيسية القناة لتحويل آلة

الصناعات المطبقة

الفنادق، متاجر الملابس، متاجر مواد البناء، متاجر إصلاح الآلات، مصنع التصنيع، مصنع الأغذية والمشروبات، المزارع، المطعم، الاستخدام المنزلي، التجزئة، متجر الأغذية، مطبعات،أعمال البناء، الطاقة والتعدين، متاجر الغذاء والمشروبات، شركة الإعلانات، غيرها.

Wتدفق العمل:

المكعب ---- التغذية ---- تشكيل اللفاف ---- قطع الطول ---- جدول الإخراج

مقائمة مكونات الأكين:

مالمعلم التقني:

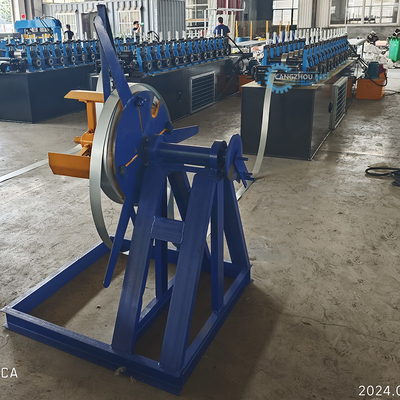

1. مُزيل الدهون
(1) الحد الأقصى للعرض: 500 ملم
(2) القطر الداخلي: Φ450 Φ550 مم
(3) قطر الخروج: 1500 ملم
(4) أقصى قدرة تحميل: 3000 كجم

(5) النوع:اليدوي

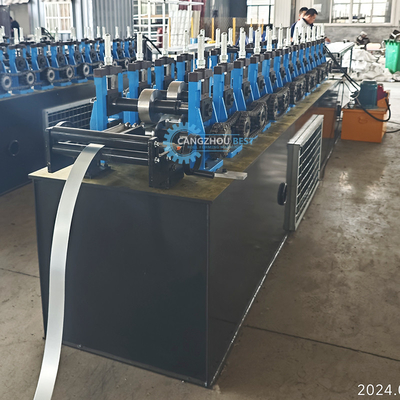

2. آلة تشكيل الأدوات
(1) سمك المواد: 1.0mm PPGI وGI

(2) عدد المحطات المتحركة: 8 مجموعات
(3) مادة للدوائر:فولاذ Cr12 مطلي ومطلي بالكروم HRC58-62°
(4) مادة العمود: فولاذ عالي الجودة 45 ° مطلي ومطلي بالكروم HRC58-62 °

(5) قطر العمود: 50 ملم

(6) لوحة الإطار: 14 ملم

(7) الإطار السفلي: 36# فولاذ قسم H
(8) طاقة المحرك: 3kw

(9)نوع المحرك: سلسلة

(10) السرعة: 8-12m/min

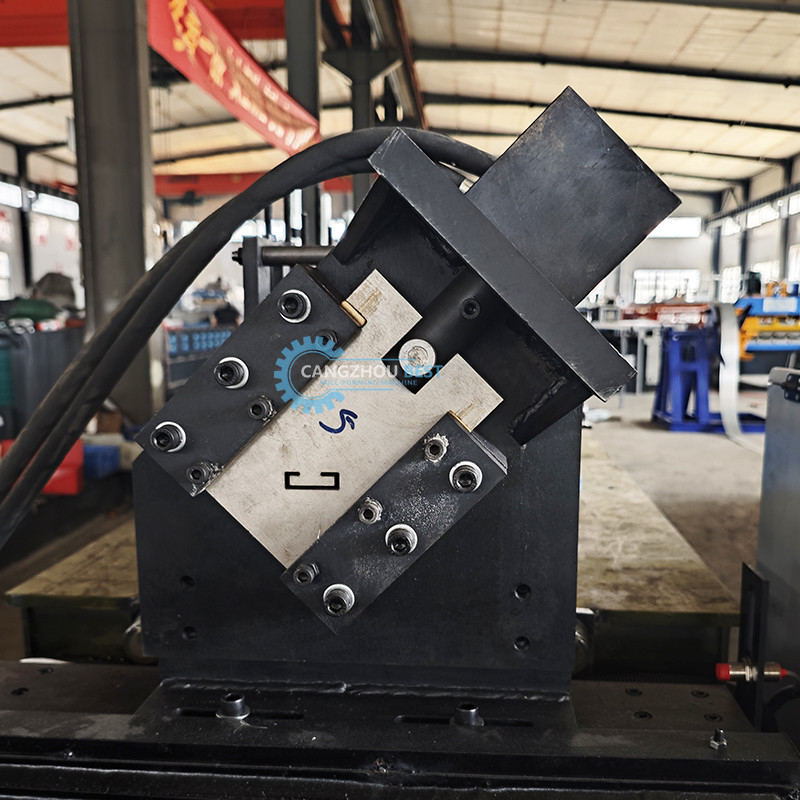

3. جهاز القطع

مادة لقطع الطرازية:Cr12 الفولاذ بعد المعالجة

صلابة المعالجة الحرارية: HRC58 62 °

نوع القطع: قطع القالب

محرك للوقوف الهيدروليكي: 3kw

4.مربع التحكم بجهاز التحكم
(1) النوع: نظام تحكم التردد PLC مع شاشة لمسة
(2) PLC العلامة التجارية: دلتا

(3) علامة التشفير: أومرون

(4)خطأ الطول: ± 2mm

(5) اللغة: الإنجليزية والصينية

(6)الجهد: 380v/50HZ، 3 مراحل (يعتمد على متطلبات العميل)

5مضخة هيدروليكيةالمحطة
(1) نوع الزيت: 46# زيت هيدروليكي
(2) ماركة المضخة: العلامة التجارية الصينية

(3) مروحة التبريد

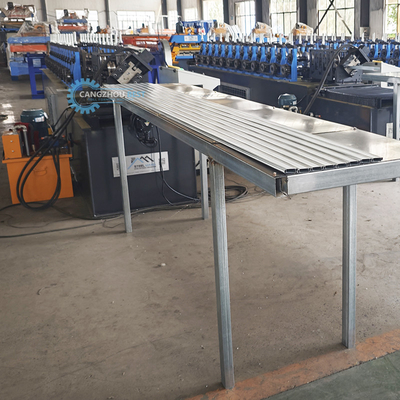

6جدول دعم الإنتاج

(1) لا يوجد نوع طاقة
(2) الطول: 2 متر
