تفاصيل المنتج:
|
| الاسم: | آلة التشكيل بالدلفنة للمسمار والمسار | التشفير: | أومرون |
|---|---|---|---|
| المواد: | الصلب | نظام القطع: | القطع الهيدروليكي |
| البعد: | 7.5 * 1.2 * 1.5 م | قطع التسامح: | ± 2 مم |
| طول القطع: | قابلة للتعديل | ||
| إبراز: | طيران السرعة العالية الدبوس رول السابقة,أجهزة التقطيب والإصلاح من ألواح الجبس,آلة تشكيل مسارات الطوابق,gypsum board stud and track machine,ceiling drywall stud track forming machine |
||
الصناعات المطبقة
الفنادق، متاجر الملابس، متاجر مواد البناء، متاجر إصلاح الآلات، مصنع التصنيع، مصنع الأغذية والمشروبات، المزارع، المطعم، الاستخدام المنزلي، التجزئة، متجر الأغذية، مطبعات،أعمال البناء، الطاقة والتعدين، متاجر الغذاء والمشروبات، شركة إعلانات، غيرها.
|

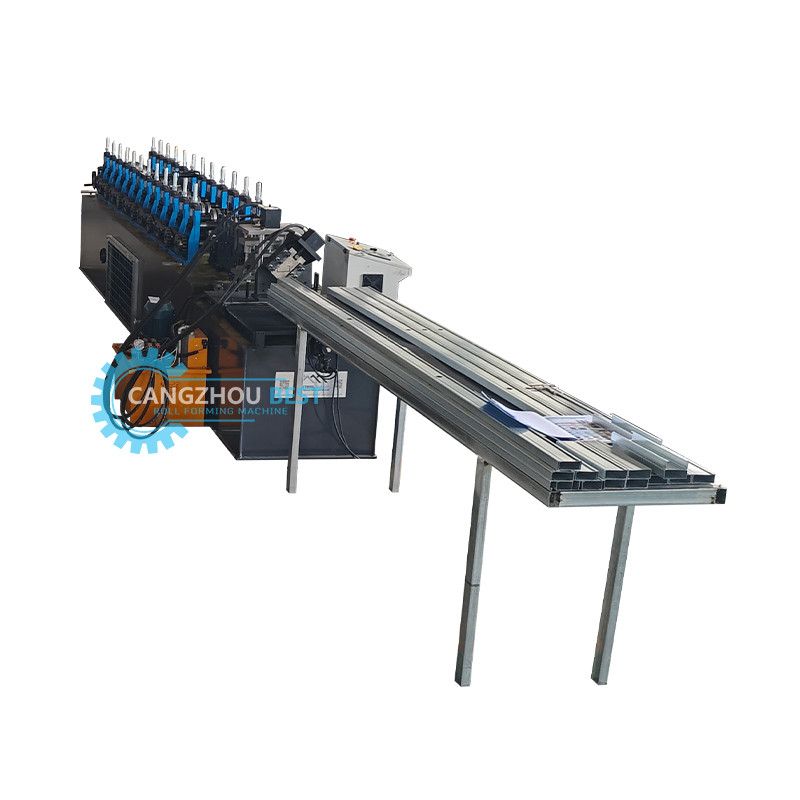

الاسم |
المعدنية العقدة والمسار C Purlin قناة رول تشكيل آلة |
|
مواد مناسبة |
ملفات فولاذية ملونة أو مصقولة، HRB60 أو ما يعادلها |
|
نطاق السماكة |
0.3-0.8 ملم |
|
نطاق عرض الملف |
طبقاً لرسمك الفعلي |
|
الطاقة الكهربائية |
380 فولت، 50 هرتز، 3 مراحل أو وفقاً لاحتياجاتك |
|
البعد |
حوالي 4.8 * 0.8 * 1.2 م ((L * W * H) ، وفقا للرسم |
|
قطع |
توقف تلقائي وقطع عندما يأتي إلى مجموعةالطول |
|
طولالصفحة |
يمكنك تعيين الطول حسب حاجتك. يتم التحكم بها بواسطة PLC دقة الطول: ± 1 ملم. |
رسم الملف
Wتدفق العمل:
المكعب ---- التغذية ---- تشكيل اللفاف ---- قطع الطول ---- جدول الإخراج
مقائمة مكونات الأكين:
| الاسم | لا. | الوحدة |
| 1. إزالة الملفات | 1 | مجموعة |
| 2آلة التشكيل | 1 | مجموعة |
| 3جهاز القطع | 1 | مجموعة |
| 4صندوق التحكم بـ PLC | 1 | مجموعة |
| 5محطة ضخ هيدروليكية | 1 | مجموعة |
| 6جدول دعم الإنتاج | 1 | مجموعة |
مالمعلم التقني:

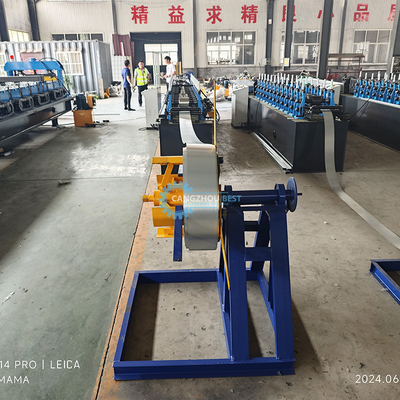

1. مُزيل الدهون
(1) الحد الأقصى للعرض: 500 ملم
(2) القطر الداخلي: Φ450 Φ550 مم
(3) قطر الخروج: 1500 ملم
(4) أقصى قدرة تحميل: 3000 كجم

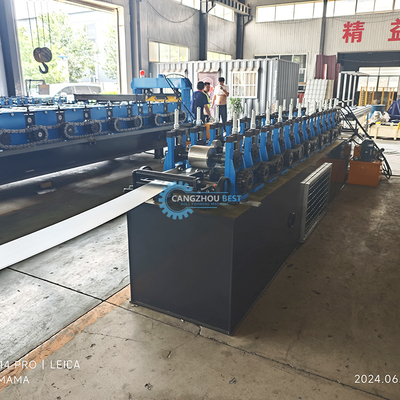

2. آلة تشكيل الأدوات
(1) سمك المواد: 1.0mm PPGI وGI
(2) عدد المحطات المتحركة: 8 مجموعات
(3) مادة للدوائر:فولاذ Cr12 مطلي ومطلي بالكروم HRC58-62 °
(4) مادة العمود: فولاذ عالي الجودة 45 ° مطلي ومطلي بالكروم HRC58-62 °
(5) قطر العمود: 50 ملم
(6) لوحة الإطار: 14 ملم
(7) الإطار السفلي: 36# فولاذ قسم H
(8) طاقة المحرك: 3kw
(9)نوع المحرك: سلسلة
(10) السرعة: 8-12m/min

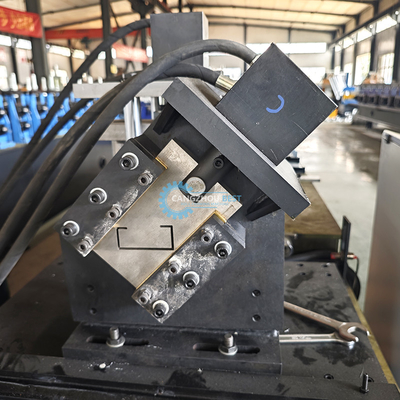

3. جهاز القطع
مادة لقطع الطرازية:Cr12 الفولاذ بعد المعالجة
صلابة المعالجة الحرارية: HRC58 62 °
نوع القطع: قطع القالب
محرك للوقوف الهيدروليكي: 3kw
4.مربع التحكم بجهاز التحكم
(1) النوع: نظام تحكم التردد PLC مع شاشة لمسة
(2) PLC العلامة التجارية: دلتا
(3) علامة التشفير: أومرون
(4)خطأ الطول: ± 2mm
(5) اللغة: الإنجليزية والصينية
(6)الجهد: 380v/50HZ، 3 مراحل (يعتمد على متطلبات العميل)
5مضخة هيدروليكيةالمحطة
(1) نوع الزيت: 46# زيت هيدروليكي
(2) ماركة المضخة: العلامة التجارية الصينية
(3) مروحة التبريد
6جدول دعم الإنتاج
(1) لا يوجد نوع طاقة
(2) الطول: 2 متر
