آلة تشكيل الصفائح المزدوجة للأسطح المزدوجة مع عداد دقة عالية

آلة تشكيل الصفائح المزدوجة للأسطح المزدوجة مع عداد دقة عالية

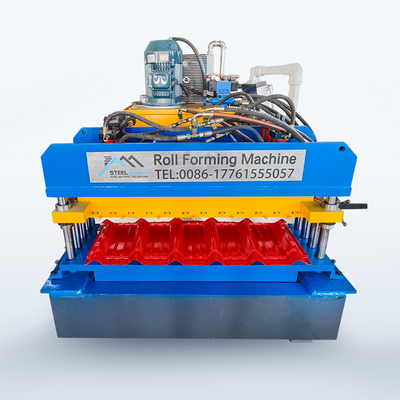

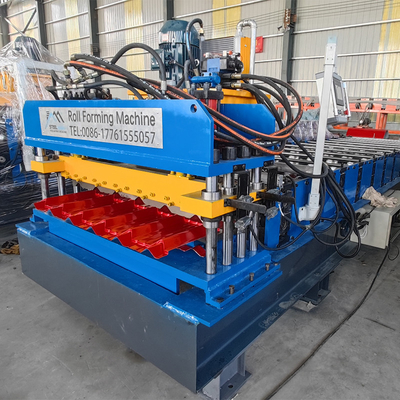

هذه آلة تشكيل أسطح الفولاذ الملونة ذات الطبقات المزدوجة والسقف والجدار المتحرك مجتمعة بشكل مثالي مع ماكينتين من نماذج مختلفة معًا ، وهذا يمكن أن يوفر المساحة وسهل التشغيل أيضًا.يتم اختيار النموذجين حسب احتياجات العملاء.

ملونة الصلب ورقة طبقة مزدوجة السقف والجدار لفة تشكيل آلة تتكون من منصة تغذية، الأساسية صب النواة، آلية القطع، محطة هيدروليكية، خزانة تحكم الكمبيوتر،عداد دقة عالية وهلم جرا

معلومات مفصلة

مُحَلّل

5T اليدوي decoiler

الخصائص: الدرج والقبو هما المكونان من decoiler، الدرج يتم تقلص توسيعها عن طريق جهاز ميكانيكي يدويا، بعد تثبيت الملف إلى الدرج،ثم وضع مرة أخرى لفافة مع mandrel معا إلى الطابق السفلي.

الطاقة: لا يوجد

قوة فتح وإغلاق القطاعات: ميكانيكية.

قوة دوران القطعة: سحب بواسطة نظام تشكيل.

عدد القطاعات: 4 قطعة

نطاق توسيع القطاع: 460 ~ 520mm ؛

ارتفاع مركز القضيب: 0.65m

سرعة التغذية: تعتمد على سرعة آلة تشكيل اللفوف.

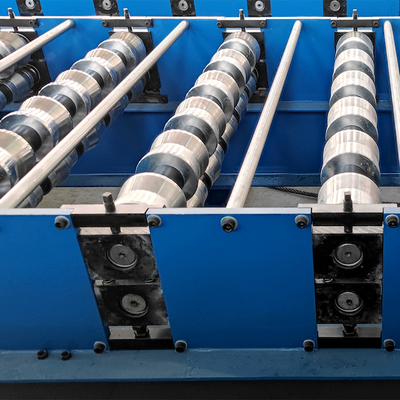

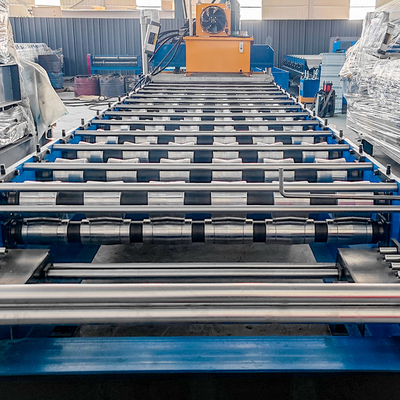

آلة تشكيل الألواح

أدوات الحاسب الآلي: تصميم من قبل مهندسين كبار باستخدام برنامج Auto-cad ، المصنوعة من 45 # من الفولاذ عالي الجودة بواسطة أدوات CNC ومطلية بالكروم الصلب.

العمود: المصنوع من الفولاذ عالي الجودة 45 # بواسطة أدوات الآلات CNC.

الإطار الداعم: لوحة الحائط الفولاذية لتوجيه القبو الذي يحمل محطة التشكيل.

عدد المحطات المتحركة: 18 مجموعة
مادة للدوائر: فولاذ عالي الجودة 45 # مطلي ومطلي بالكروم HRC55-60 °
مادة العمود: فولاذ عالي الجودة 45# مطلي ومطلي بالكروم HRC55-60°

قطر العمود: 70 ملم

سمك لوحة الإطار:14 ملم

الإطار السفلي: 36# فولاذ قسم H

جهاز القطع

الوظيفة: يتم التحكم في عمل القطع بواسطة PLC. تتوقف الآلة الرئيسية تلقائيًا وسيتم قطعها. بعد القطع ، ستبدأ الآلة الرئيسية تلقائيًا.

مصدر الطاقة: محطة هيدروليكية

الإطار: إطار صلب لللحام

مفاتيح الدوران: مفاتيح كهربائية ضوئية بدون اتصال.

القطع بعد التشكيل: قطع الورقة بعد التشكيل إلى الطول المطلوب.

قياس الطول: قياس الطول التلقائي.

نظام هيدروليكي

محطة هيدروليكية

يتم التحكم بها بواسطة مضخة زيت عجلة التروس. بعد ملء الزيت الهيدروليكي في خزان الزيت الهيدروليكي ، تدفع المضخة آلة القطع لبدء عمل القطع.

المعدات: يتضمن النظام مجموعة من الخزانات الهيدروليكية ، مجموعة من مضخات الزيت الهيدروليكية ، اثنين من الأنابيب الهيدروليكية ومجموعتين من صمامات الكهرومغناطيسية.

اعتمدت أعلى العلامة التجارية مكونات النظام الهيدروليكي لضمان الاستقرار وطول العمر، وتجنب التسرب.

يوفر الطاقة الأولية للشاحنة من خلال خزان زيت مغلق. إنه مغلق دون قطع، مما يمكن أن يوفر الطاقة.

نظام التحكم الكهربائي

قياس الطول التلقائي: وحدة واحدة من أدوات قياس الطول التي يتم ضغطها بسهولة على سطح ورقة الصلب.سوف يدور الرسوم مع سرعة حركة من ورقة الصلب ومن ثم الشعور لقياس طولهايمكن تعديل عدم دقة الطول بسهولة.

قياس الكميات التلقائي

يتم استخدام PLC للسيطرة على الطول والكمية. سوف قطع الآلة تلقائيًا إلى الطول وتتوقف عند تحقيق الكمية المطلوبة.

لوحة التحكم: مفتاح من نوع الزر، طول وعدد شاشة LED ؛

وحدة الطول: مليمتر

وظيفة الحماية من الحمل الزائد للمحرك، والحماية من التيار الزائد للنظام، والحماية من الدائرة القصيرة.

عرض الطول الإجمالي والكمية الإجمالية المنتجة.

لماذا اخترتنا ؟

1نحن مصنعون محترفون، لذلك يمكننا تقديم سعر أفضل وخدمة ما بعد البيع ووقت تسليم أقصر.

2لدينا قدرة قوية على التصميم والتكنولوجيا، يمكننا تصميم وتصنيع كمتطلبات العملاء.

3مصنعنا تمت الموافقة عليه شهادة ISO 9001.

4لدينا خبرة كبيرة في التثبيت والتدريب في الخارج

5لقد قمنا بتصدير آلاتنا بنجاح لأكثر من 90 دولة، وكلنا نحصل على تعليقات جيدة.

6نحن نقدم ضمان مجاني لمدة عامين لكل منتجاتنا

تدفق العملية
