تفاصيل المنتج:
|
| اسم: | آلة تشكيل لفة ألواح الأسقف المموجة الجديدة وصف الضمان لمدة عامين | مواد: | PPGI / GI |
|---|---|---|---|
| اللون: | كالشرط الخاص بك | مادة رمح: | 45 # فولاذ |
| نظام كونريول: | PLC | ضمان: | 2 سنة |
| تسليط الضوء: | آلة تشكيل بالدلفنة لألواح التسقيف PPGI,آلة تشكيل بالدلفنة لألواح التسقيف 0.8 مم,آلة تشكيل ألواح التسقيف GI |
||

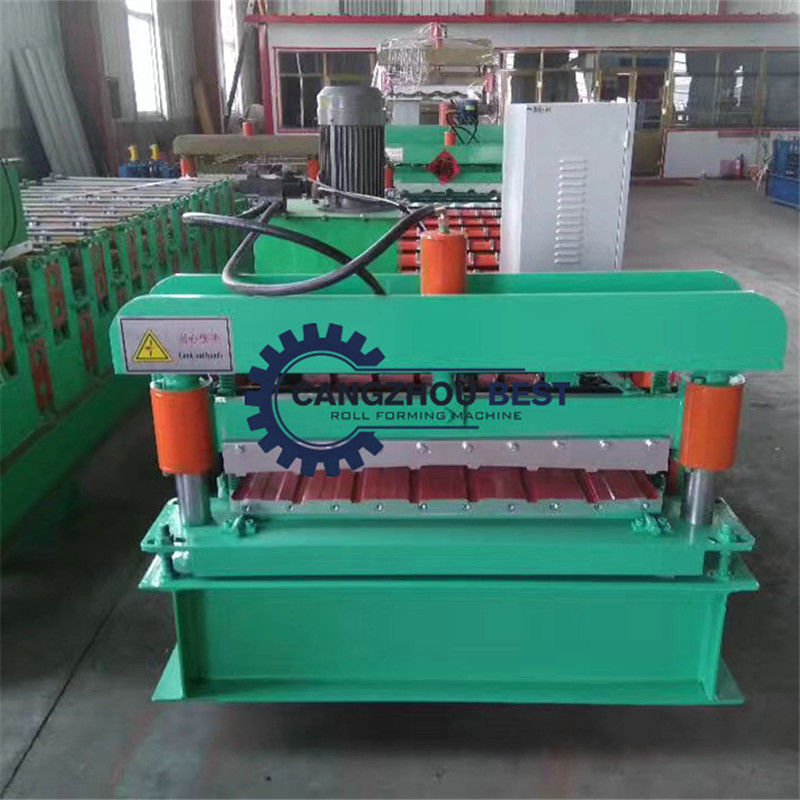

آلة تشكيل لفة ألواح الأسقف المموجة الجديدة وصف الضمان لمدة عامين
مكون الآلة
| آلة التفكيك | 1 مجموعة |
| آلة تشكيل لفة | 1 مجموعة |
| جهاز القطع | 1 مجموعة |
| نظام التحكم | 1 مجموعة |
| مضخة هيدروليكية | 1 مجموعة |
| جدول الإخراج | 1 مجموعة |
1.المعلمات الرئيسية:
| لا. | نوع | تخصيص | ملاحظات | |
|
1. |
مواد خام |
نوع | GI | |
| سماكة | 0.3-0.8 | |||
| قوة الغلة | 235 ميجا باسكال إلى 350 ميجا باسكال | |||
|
2. |
آلة التفكيك |
عملية | كتيب | |
| سعة الوزن | 5 طن | |||
|
3. |
الجسم الرئيسي |
محطة الأسطوانة | 19 محطة | |
| قطر رمح | 70 ملم | |||
| مادة البكرات | 45 # الصلب مع الكروم 0.05mm | |||
| مادة العمود | 45 # الصلب مع الكروم 0.05mm | |||
| الإطار | 350mm H- شعاع | |||
| سلسلة | 0.6 بوصة | |||
|
4. |
القاطع |
العمل | نوع هيدروليكي تلقائي | |
| مادة شفرة | سي جي 12 | |||
| رقم | قاطع هيدروليكي واحد | |||
|
5. |
قوة |
محرك مضخة للقاطع | 5.5 كيلو واط | |
| المحرك الرئيسي | 3 كيلو واط | |||
| الجهد االكهربى | 380 فولت 50 هرتز | |||
|
6. |
مراقبة النظام |
علبة كهرباء |
نظام التحكم PLC ، العاكس ، المشفر |
|
| لغة | الإنجليزية | |||
| 7 | سرعة | 8-12 م / دقيقة | ||
المعلمة الرئيسية
| اسم | اسم النموذج | كمية | الوصف الفني |
| 1. نظام فك اللفة | آلة فك اللفافة الأوتوماتيكية من نوع الذراع (مع التحكم بالموجات فوق الصوتية) | 1 مجموعة | يقوم المحرك الكهربائي من نوع الذراع ، والتوسيع الهيدروليكي ، بتحرير الصفيحة بعربة ملف وذراع ضغط. |
| 2. نظام التشكيل الرئيسي | جهاز القص المسبق | 1 مجموعة |
1.مادة الأسطوانة: الفولاذ رقم 45 مع سطح صلب مطلي بالكروم. 2. مادة عمود الأسطوانة: رقم 45 3. نوع الهيكل الداعم الداخلي للبكرة: عمود التوجيه 4.Cycloidal Gear سرعة محرك مخفض القيادة ، البكرات الخلفية / الأمامية مدفوعة بسلسلة ، جزء من البكرات العلوية / السفلية مدفوعة بالعتاد 5.قطع معالجة مادة شفرة Cr12 مروي 6. مادة قالب التثقيب تعتمد الفولاذ رقم 45 مع معالجة النيتريد. |
| جهاز دليل التغذية | 1 مجموعة | ||
| جهاز تغطية الفيلم | 1 مجموعة | ||
| نظام التشكيل بالدلفنة | 1 مجموعة | ||
| نظام الضغط | 2 مجموعة | ||
| جهاز ما بعد القطع | 1 مجموعة | ||
| غطاء أمان كامل | 1 مجموعة | ||
| 3. نظام الإخراج | طاولة الدعم | 2 مجموعة | لدعم اللوحة النهائية |
| 4. النظام الهيدروليكي | 1 مجموعة | محطة هيدروليكية منفصلة للآلة الرئيسية وفك اللفائف. | |
| 5. نظام التحكم الكهربائي | 1 مجموعة |
1. التحكم PLC ، جهاز التشفير قطع تلقائي في الطول 2. مرحلة التشغيل: شاشة تعمل باللمس + زر 3. تردد التيار المتردد لضبط السرعة |
|
3-ميزة:
1) يتم تصنيع بكرات آلة التشكيل من فولاذ 45 # عالي الجودة (وليس فولاذ A3) ، مما يجعل الأسطوانة أكثر قابلية للارتداء وعمر أطول ؛
2) يتم تصنيع غلاف آلة التشكيل من الفولاذ H (وليس زاوية الحديد) ، والتي تعمل الآلة في وضع مستقر وتجنب الاهتزاز للتأثير على دقة التشكيل ؛
3) المكونات الرئيسية لنظام التحكم PLC ، والمفاتيح الكهربائية ، والمحركات الكهربائية ، والمحركات والمكونات الهيدروليكية هي علامات تجارية مشهورة لضمان أن الآلات في حالة عمل جيدة ومستقرة لفترة طويلة ؛
4) آلة تشكيل جميع الأجزاء مع معالجة خاصة لمقاومة التآكل والعمر الطويل (رمح مطلي بالكروم ، شعاع مجلفن ، قضيب لولبي مطلي باللون الأسود) ؛
5) آلة تشكيل جميع أجزاء الخبز والتشطيب ثم التجميع
تدفق العمل
آلة فك اللفة ------ التغذية ------ تشكيل لفة ------ قطع حسب الطول ----- جدول الإخراج
خدمتنا
| خدمة ما قبل البيع |
إذا قام المشترون بزيارة مصنعنا وفحص الجهاز ، فسوف نعلمك كيفية تثبيت واستخدام الجهاز ، وكذلك تدريب العاملين / الفنيين وجهًا لوجه. بدون زيارة ، سوف نرسل لك دليل المستخدم والفيديو ليعلمك التثبيت والتشغيل. |
| خدمة ما بعد البيع |
تدريب على كيفية تركيب الجهاز ، والتدريب على كيفية استخدام الجهاز. المهندسين المتاحة لخدمة الآلات في الخارج. إذا احتاج المشتري إلى فني لدينا للذهاب إلى المصنع المحلي ، فيرجى ترتيب الطعام والسكن والأشياء الضرورية الأخرى. |
التعبئة Detall
حاوية 1 * 40 GP ؛الآلة الرئيسية عارية ومثبتة بسلك حديدي في الحاوية.
2. تم طلاء البكرات بالزيت ومعبأة بغشاء بلاستيكي.
3. تكون معبأة الأجهزة الكهربائية مع صندوق خشبي. لتعبئة الصادرات القياسية.
4. جميع المكونات مثبتة بسلك فولاذي مع حاوية.
