تفاصيل المنتج:
|
| اسم المنتج: | مسار ترصيع السقف المعدني ذو الشكل C / آلة تشكيل العارضة الخفيفة المصنوعة من مادة الصلب للحوائط الجاف | اللون: | الأزرق |
|---|---|---|---|
| سرعة الآلة: | 4-6 م / دقيقة | أبعاد الآلة: | 25م×2.2م×2.5م |
| قوة الآلة: | 22kw + 7kw | نوع القطع: | الهيدروليكية |
| إبراز: | آلة تشكيل مسمار لفة الصلب,آلة تشكيل الملف الشخصي |
||
مُحَلّل
الحد الأقصى للعرض: 1250 ملم
القطر الداخلي: Φ450 Φ550 مم
قطر الخروج: 1500 مم
أقصى قدرة تحميل: 5000 كجم
النوع:اليدوي أو الهيدروليكي
(1) مخطط التخطيط:
50 ملم 75 ملم شكل C
(2) سير العمل:
إزالة الملفوفات وإطعام وتشكيل المنتج النهائي
(3) تكوين الجهاز:
المفتاح، جزء تشكيل، قطع جزء، خزانة التحكم، مضخة الزيت،
(4) المعايير الرئيسية:
1. المكشوف
(1) قدرة الحمل: 3 طن
(2) القطر الداخلي: 450-550mm
(3) القطر الخارجي: 1200 ملم
2. الجزء المصبوغ
(1) عدد المسارات: 12
(2) مادة العجلات: # 45 الفولاذ
(3) مادة العمود: # 45 الفولاذ
(4) قطر العمود: 70mm
(5) اللوحة الجانبية: قوس صغير
(6) الإطار السفلي: لحام الأنابيب المربعة
(7) الطاقة: 3 كيلوواط
(8) وضع نقل: 0.6
(9) السرعة: 30m/min
3أجهزة قطع: قطع دون توقف
(1) مواد السكين CR12
(2) الطاقة: 3kw
(3) طاقة محرك الخادم الخاص: 2.2kw
(4) طريقة القطع: الهيدروليكية
4نظام التحكم:
(1) نظام تحكم PLC
السعر: السعر بعد المصنع بما في ذلك الضرائب 70،000 (بما في ذلك الضرائب مع 12 نقطة)
طريقة الدفع: 30٪ الودائع، 70٪ من الدفع النهائي يجب أن تدفع قبل الشحن.
فترة التسليم: 25 يوماً بعد استلام الودائع
مكونات الآلة
| لا، لا، لا | الاسم | كمية |
| 1. | إزالة الملفات | 1 مجموعة |
| 2. | آلة تشكيل اللف | 1 مجموعة |
| 3. | آلة التصفيف | 1 مجموعة |
| 4. | صندوق التحكم بـ PLC | 1 مجموعة |
| 5. | مضخة هيدروليكية | 1 مجموعة |
| 6. | جدول الناتج | 1 مجموعة |
| 7. | جهاز قطع المنشار | 1 مجموعة |
مُحَلّل
| النوع | النوع اليدوي ((المعيار) | النوع الهيدروليكي(خيار) |
| الصورة |  |
|
| العرض | 1250ملم | 1500ملم |
| السعة | ماكس 5 طن | من 5 إلى 15 طن |
| القطر الداخلي | φ508-610mm | φ508-610mm |
| القطر الخارجي | φ1500mm | φ1800mm |

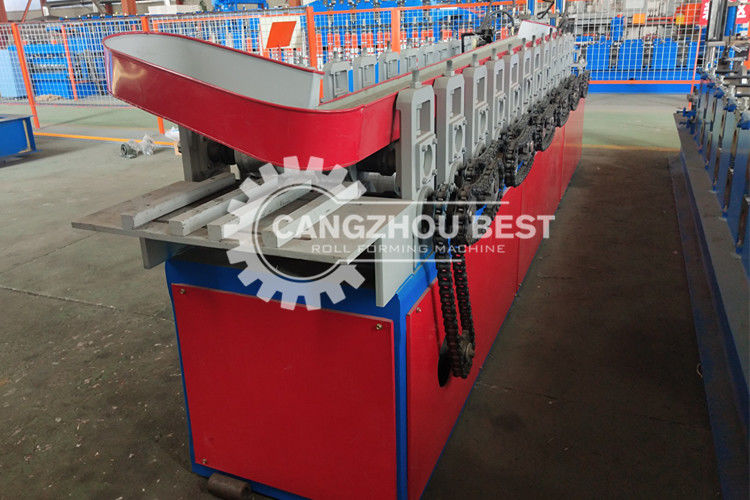

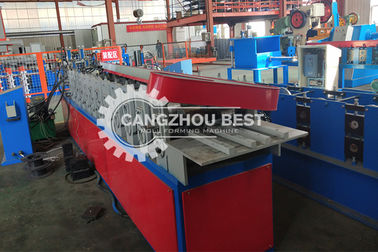

تشكيل الألواح
| البند | تفاصيل المعلمات | ||||||||
| مواد المعالجة | مصطلحات إضافية | ||||||||
| سمك المادة | 0.25-0.8 ملم | ||||||||
| إطار الآلة | فولاذ 360 # H ، تبني لحام خط قطري ، قياس جهاز التسوية للتأكد من أن الإطار النهائي عالي الدقة | ||||||||
| لوحة جانبية للآلة |
|
||||||||
| محطات تشكيل | 13-22 محطة ((وفقاً للملفات الشخصية) | ||||||||
| أدوات طحن |
فولاذ مزور من الدرجة العالية رقم 45، معصوب بالكروم الصلب بسماكة 0.05 ملم |
||||||||
| عمود الآلة | φ70-80mm الحماية العالية No.45 الصلب بعد المعالجة، | ||||||||
| أجهزة الفاصل | صناعة الحاسب الآلي بالتحديد العالي | ||||||||
| محامل للآلات | محامل الصين Haerbin أو محامل SKF الدولية ((اختيار) | ||||||||
| نظام القيادة | سلسلة 1 بوصة أو صندوق معدات ((اختياري) | ||||||||
| قوة الجهاز | 3kw-11kw ((وفقاً للملفات الشخصية) | ||||||||
| سرعة عمل الآلة | 8-12m/min أو 10-30m/min ((اختيار) | ||||||||
| نوع ضبط الجهاز | بعد تثبيت الجهاز، وسوف تختبره أنفسنا، مقارنة مع رسم الملف الشخصي، والفرق يتم التحكم في 0.5mm |
آلة التصفيف
| البند الرئيسي | تفاصيل المعلمات |
| 1مجموعات العجلات | 22 مجموعة |
| 2.الصورة | |
| 3مادة العجلات | المطاط |
| 4قطر الدوار | φ180mm |
| 5حجم الأنبوب المربع | 180×180ملم |
| 6طول آلة التصفيف | 8-12 متر |

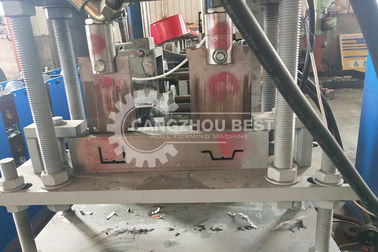

قطع
| النوع |
قطع المنشار بدون توقف |
| مادة الشفرة | CrMnSi |
| قطرها |
500ملم |
| العمل | نوع المحرك |
ستاكر
| النوع |
الدليل |
|
| الطول | 1.5m-2m | 6 أمتار أو 12 أمتار |
PLC
| البند الرئيسي | تفاصيل المعلمات |
| PLC |
ديلتا ((معيار) أو حسب طلبك |
| عاكس | العلامة التجارية الصينية ((المعيار) أو وفقا لطلبك |
| الشاشة الملموسة | ماكغس ((المعيار) أو وفقا لطلبك |
| مُشفر | العلامة التجارية الصينية ((المعيار) أو وفقا لطلبك |
| الجهد/هرتز/المرحلة | 380v / 50-60hz / 3 مراحل |
مضخة هيدروليكية
| البند الرئيسي | تفاصيل المعلمات |
| المحرك |
3kw الصين العلامة التجارية أو وفقا لطلبك |
| مضخة | العلامة التجارية الصينية أو وفقا لطلبك |
| صمام الكهربائي | العلامة التجارية الصينية أو وفقا لطلبك |
| نظام التبريد |
مروحة التبريد |
ملف الشركة
كانغتشو أفضل آلات التصنيع التعاونية، المحدودة هي متخصصة في تصنيع المعدات الراقية صناعة معدات التشكيل الانحناء البارد، لديها مهندس محترف للتوجيه الفني.مهندسون يعملون في تصميم المعدات الميكانيكية للإنحناء البارد لأكثر من 20 سنةلديها ثروة من مفهوم التصميم.يمكن أن توفر للمستخدمين نوع خاص من التصميم والتصنيع.في نفس الوقت لبيع المعدات لتركيب،التوجيه،الإنتاج،التشغيل خدمة واحدة.
