تفاصيل المنتج:
|
| النوع: | آلة تشكيل بلاط السقف الزجاجي الألومنيوم | العرض: | 914 ملم |
|---|---|---|---|
| بكرات: | 18 بكرات | نظام القاطع: | قطع يطير |
| إنتاج الآلة: | 4 م / دقيقة | ||
| إبراز: | آلة تشكيل لوحة السقف,آلة تشكيل بلاط السقف الصلب |
||
5.5kw آلة تشكيل البلاط الزجاجي ، آلة تصنيع البلاط السطحية عالية السرعة

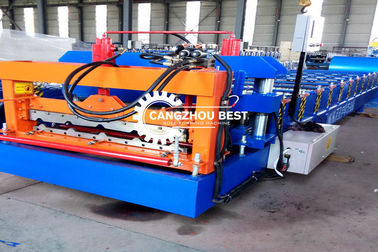

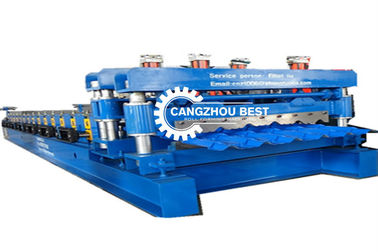

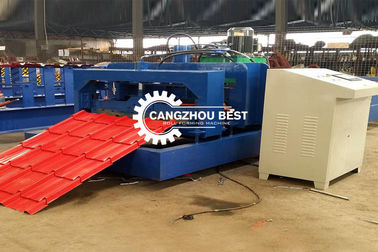

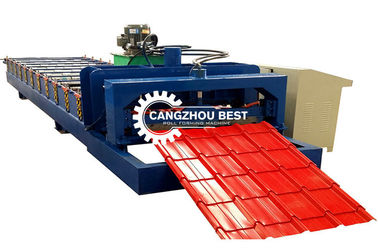

صورة الجهاز
تفاصيل سريعة
1مناسبة للمعالجة: صفيحة فولاذية ملونة
2عرض اللوحة: 914 ملم
3الدوامات: 18 صف
4الأبعاد: 9.4*1.55*1.91m
5الطاقة: 4+4كيلوواط
6سمك اللوحة:0.3-0.7ملم
7قطر الدوارة: Φ70mm
8الوزن: حوالي 5 طن
9.الجهد: 380 فولت 50 هرتز 3 مراحل
10الهيدروليكية: 40#
11دقة المعالجة: داخل 1.00 ملم
12نظام التحكم: تحكم PLC
المواصفات
| لا.. | ||
| 1 | محرك القيادة | 5.5 كيلوواط |
| 2 | مادة الملف | ورقة ملونة |
| 3 | وزن الجهاز | 4 طن |
| 4 | الجهد | 380 فولت 50 هرتز ثلاثي المراحل |
| 5 | سمك الصفحة | 0.3 - 0.6 ملم |
1مضخة الزيت لا يمكن أن تبدأ، يدوية لا يمكن أن تعمل:
(1) خط الصفر غير ثابت. يظهر فولتميتر أكثر من 200 فولت طبيعي، وأكثر من 200 فولت هو خطأ خط الصفر.
(2) زر التوقف الطارئ مغلق.
2يمكن تشغيل مضخة الزيت ولا يمكن تشغيلها يدوياً: زر التشغيل الآلي اليدوي ليس في الموقف اليدوي أو أنه متضرر.
3يدوياً طبيعياً ولكن ليس آلياً
(1) المقبض اليدوي الآلي ليس في الموقف الآلي أو تالف. زر بدء التشغيل تالف.
(2) لا يتم عكس السكين عند الحد العلوي أو الحد العلوي والسفلي.
(3) لا يتم عكس القالب عند الحد العلوي أو الحدود العليا والسفلية.
(4) خطأ في تعيين البيانات
4السكين يستمر بالارتفاع والضخة مسدودة
(1) الحد الأعلى غير مُعدل بشكل صحيح أو المفتاح متضرر. .
(2) يتم عكس K1 و K2.
(3) الصمام الكهربائي عالق. اغلق مضخة الزيت واضغط على السكين لقطع السكين. عندما تسمع صوت "click" ، شغل المضخة ورفع السكين إلى الموقف الحد الأقصى.
5السكين يستمر في التحرك لأسفل ويحمل المضخة:
(1) تعديل الحد الأدنى غير صحيح أو التبديل تالف.
(2) الصمام الكهربائي عالق. اغلق مضخة الزيت، واضغط على السكين لقطع السكين. عندما تسمع صوت "click" ، قم بتشغيل المضخة لرفع السكين إلى الموقف الأعلى.
6القالب يظل يرتفع ويحمل مضخة الزيت:
(1) الحد الأعلى غير مُعدل بشكل صحيح أو المفتاح متضرر.
(2) K3 و K4 عكس.
(3) الصمام الكهربائي عالق. أطفئ مضخة الزيت واضغط على نوع الرفع والضغط على التوالي. عندما تسمع صوت "click"تشغيل المضخة لرفع القالب إلى وضع الحد الأعلى.
7القالب يستمر بالهبوط ويحتفظ بالمضخة
(1) تعديل الحد الأدنى غير صحيح أو التبديل تالف.
(2) K3 و K4 عكس.
(3) الصمام الكهربائي عالق. اغلق مضخة الزيت واضغط على نوع زيادة الضغط. عندما تسمع صوت "click" ، قم بتشغيل المضخة ورفع السكين إلى الموقف الحد الأقصى.
| لا، لا، لا | المعلم الرئيسي لجهاز تشكيل لفة البلاط الزجاجي | |
| 1 | مناسبة للمعالجة | لوحات فولاذية ملونة |
| 2 | عرض اللوحة | 1250ملم |
| 3 | عجلات | 15 صف |
| 4 | الأبعاد | 8200*1550*1510ملم |
| 5 | القوة | 4+4kw |
| 6 | مواد التدحرج | فولاذ 45# ((مصفوفة بالكروم على السطح) |
| 6 | سمك اللوحة | 0.3-0.6ملم |
| 7 | الإنتاجية | 4m/min |
| 8 | قطر العجلة | Φ70mm |
| 9 | الجهد | 380 فولت 50 هرتز ثلاثي المراحل |
| 10 | مادة لوحة القطع | Cr12 |
| 11 | الهيدروليكية | 40# |
| 12 | دقة المعالجة | داخل 1.00 ملم |
| 13 | نظام التحكم |
تحكم PLC |
