تفاصيل المنتج:
|
توفير خدمة ما بعد البيع: | المهندسين متوفرة لخدمة ماكينات الخارج | ضمان: | سنة واحدة |
---|---|---|---|
وزن: | 15 ر | الجهد االكهربى: | 380V.50HZ.3 المرحلة |
البعد (L * W * H): | 14800 * 1050 * 1500 مم | شرط: | جديد |
تسليط الضوء: | آلة تشكيل الدرابزين على الطرق السريعة 30kw,آلة الدرابزين للطريق السريع السريع,آلة تشكيل الدرابزين للطرق السريعة 15m / min |

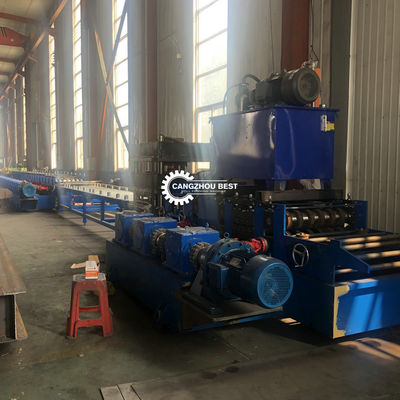

مواصفات آلة تشكيل حاجز تحطم عارضة الصلب W:
|
1. آلة التفكيك
مع اثنين من المشابك المنتفخة الكهربائية المستدقة ، وقدرتها الاستيعابية 8 طن.يبلغ القطر الداخلي لمادة اللفة حوالي 500 إلى 600 مم ، وأقصى قطر للملف الفولاذي هو 1800 مم.قوة محرك المشبك 2.2kw مع محرك عادي رباعي الأقطاب.اعتماد مخفض السرعة ZQ250 ، نسبة السرعة 31: 5.
2. آلة التسوية
جهاز تسوية ذو سبع بكرات للوح الحائط مع قرص مزدوج و 5 أسطوانات.قطر أسطوانة التسوية 110 مم.آلة التسوية قبل وبعد لديها لفة دليل عمودي.منفذ مدخل التغذية مزود بلفائف صغيرة.
المواد: 40Cr ، صلابة مروي: HRC48 ° ~ 52 ° ، قوة المحرك: 7.5kw ، محرك عادي ذو 6 أقطاب ، مخفض السرعة ZQ350 ، نسبة السرعة: 20:49 ، brake200 فرامل مانعة.
3. آلة اللكم
اعتماد آلة التثقيب الهيدروليكية بأربعة أعمدة YL32-315 ، وقدرة محرك المحطة الهيدروليكية 22kw.مجموعة واحدة من صفائح الدرابزين ذات الأمواج واللكم والقطع والتصميم والمعالجة بشكل أساسي وفقًا لرسومات تصميم المستخدمين.مادة إدراج القالب ورقاقة المكبس هي سبائك الصلب Cr12MoV.آلة التثقيب قبل وبعد مجهزة بأسطوانة توجيه قابلة للتعديل.(مادة لفة الدليل: Cr12MoV ، الصلابة: HRC58º ~ 60º) إلى جانب ذلك ، فهي مجهزة أيضًا بمجموعة من الشفرات الاحتياطية وشريحة المكبس.
4. آلية مواد التغذية السريعة
يحتوي على زوجين من المغذيات ويتطلب اثنين يصبح واحد.
قرصة تلقائيًا ، قوة المحرك: 2.2 كيلو واط ، مخفض السرعة ZQ250 ، ضغط الدوران اليدوي
5- جهاز قياس الطول الكهروضوئي
العدد: زوجان ، طول القطع: 4320 مم ، دقة الطول <± 3.0 مم

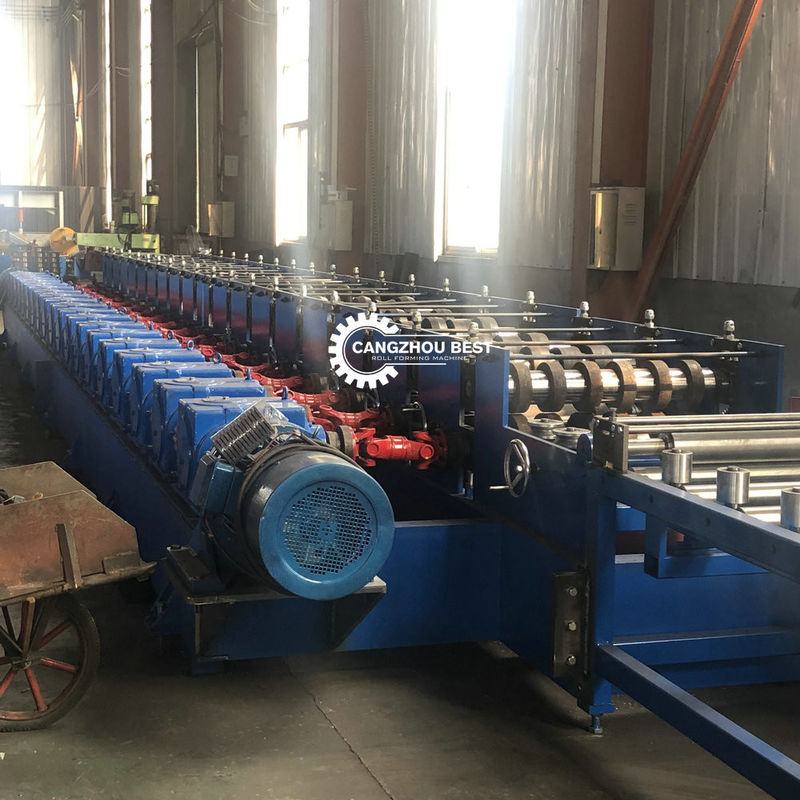

6. محرك التشكيل الرئيسي
تتضمن هذه الوحدة 11 عملية صب مع هيكل قوس مفتوح مستقل.
عرض الانتشار الميكانيكي: 550 مم.
مادة القوس: HT200 ، خفف.
حجم المقطع العرضي للعمود: 80 × 70 ، بقوة كافية وضمان جودة موثوق.أرقام أسطوانة التوجيه العمودية: 3
قطر الأسطوانة لأسطوانة التوجيه العمودية: 80
المواد: 40Cr الصلب ، مروي وخفف.
نوع المحمل: السطح الثابت 7216 ، اللائحة 32216 ، لكل منها 4.
عدد صندوق التروس ثنائي المحور: 1
عدد صندوق تروس ناقل الحركة أحادي المحور: 9
معامل شطبة: م = 9
مادة صندوق التروس: HT200.
طاقة المضيف: 45KW r ، تنظيم السرعة الكهرومغناطيسية ،
مخفض السرعة: ZQ650
نسبة السرعة: 48.57
استخدم محرك سلسلة مزدوج 1 بوصة بين صندوق تروس ناقل الحركة ؛عمود النقل العام بين أعمدة الأسطوانة ، ونوع عمود النقل العام هو 140-275.استخدم محرك مزدوج السلسلة 1.5 بوصة بين مخفض السرعة.
7. تشكيل القالب

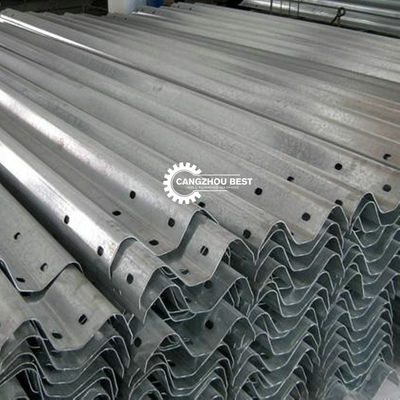

مجموعة من قالب تشكيل بالدلفنة لصفيحة الدرابزين ذات الموجتين ، تم تصميمها ومعالجتها وفقًا للمعايير الوطنية.المادة هي GCr15 ، وصلابة التبريد الكلية HRC58 ° ~ 62 °.
8. منصة استلام المواد
محطة استلام المواد من نوع الأسطوانة ، بطول 5 أمتار ، و 6 # فولاذ ملحوم.
9. نظام التحكم
نظام التحكم المشترك.يمكن التحكم يدويًا وتلقائيًا في انسجام الأجزاء المختلفة لخط الإنتاج بالكامل.
10.الآخرين
الطاقة الإجمالية للمعدات هي 78.9Kw ، بطول 30000 مم * 4000 مم * عرض.أقصى ارتفاع للدلفنة هو 85 مم ، وسماكة الدلفنة القصوى 4.0 مم ، وأقصى سرعة للدلفنة هي 3 ~ 12 م / دقيقة.يجب أن تفي المواد الهيكلية لمقعد آلة اللحام بالمتطلبات ، ويجب أن يكون اللحام على مستوى المعيار الوطني.يجب أولاً طلاء المعدات بعد تنظيف الصدأ بطلاء فولاذي خاص مضاد للصدأ يغطي بشكل شامل ، ثم تغطى بطبقة علوية عالية الجودة.يجب تقسيم الجزء الدوار حسب لون التحذير.
5 طن آلة فك اللفائف
القطر: توسيع 460-520 مم.
التوسع: يدوي
القدرة: 3000 كجم لكل مغزل
عرض لفائف ماكس: 500 مم
اللكم
باستخدام التثقيب الهيدروليكي
ضياء اسطوانة الزيت: 180 ملم
ضغط العمل: 30 ميجا باسكال
مادة القالب: Cr12Mov مروي 58 درجة -62 درجة
الطاقة الهيدروليكية: 7.5 كيلو واط
الحجم: 1.5 متر * 1.1 متر * 1.2 متر ارتفاع
قطع
القطع الهيدروليكي
مادة السكين: Cr12 ، مروي 58 درجة -62 درجة
ضياء اسطوانة الزيت: 250 مم
ضغط العمل: 60 ميجا باسكال
رحلة العمل: 80 ملم
نظام صندوق التحكم
مورد الطاقة: 380 فولت ، 50 هرتز ، ثلاث مراحل (معدلة حسب الطلب)
قياس الطول والكمية تلقائيًا ؛
يتم التحكم في الطول والكمية بواسطة PLC
يمكن تعديل عدم دقة الطول بسهولة.
لوحة التحكم: مفتاح من نوع الزر وشاشة تعمل باللمس
اللغة في شاشة اللمس: الإنجليزية والصينية
وحدة الطول: مليمتر (يتم تشغيله على لوحة التحكم)
اخماد الجداول
إنها تتبنى الفولاذ الملحوم والأسطوانة المدعومة لنقل المنتجات.
الحجم: 4000 * 1350 * 1000 مم
قبل التحميل في الحاوية ، سوف نفحص الجهاز أولاً
ثانيًا ، قم ببعض الحماية على الجهاز ، مثل ، سنقوم برسم الملف على الأسطوانة والعمود ، في حالة تآكل الأسطوانة والصدأ أثناء التسليم لفترة طويلة
ثالثًا ، سنصنع العبوة البلاستيكية على الأجزاء السهلة التلف ، ونصلح جميع الأجزاء في الحاوية بواسطة حبل السلك الفولاذي ، ونضمن أن الماكينة لن تتلف عند الاهتزاز في البحر.
أخيرًا ، سنلتقط صورًا للعملاء عند التحميل في الحاوية.
