تفاصيل المنتج:
|
اسم: | البلاط المزجج الصلب اللون وصفيحة السقف طبقة مزدوجة ورقة تشكيل آلة تشكيل | لون الآلة: | كطلب |
---|---|---|---|
نوع الدفع: | T / T LC | سرعة: | 8-12 م / دقيقة |
مادة الأسطوانة: | 45 # فولاذ | مادة رمح: | 45 # فولاذ |
قوة: | 8.5 كيلو وات | ||
تسليط الضوء: | آلة صنع ورقة التسقيف,ورقة لفة سقف المعدن تشكيل آلة |

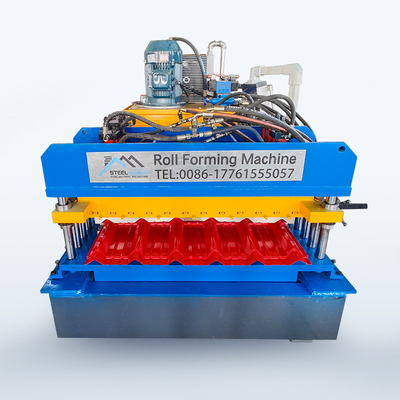

اللون الصلب المزجج والبلاط ورقة مزدوجة طبقة تشكيل ورقة لفة تشكيل آلة
Different roof panel forming machines can produce different shapes of steel roof wall sheets according to the client's profile drawings and requirements. يمكن لآلات تشكيل ألواح السقف المختلفة إنتاج أشكال مختلفة من ألواح الجدران الفولاذية وفقًا لرسومات ومتطلبات الملف الشخصي للعميل. The steel roof, wall sheets are new building materials with various thickness and colors. السقف الفولاذي ، صفائح الحائط هي مواد بناء جديدة بسماكات وألوان مختلفة. The finished products are used as the roof and walls of gymnasiums, airports, theatres, factories, warehouses, garages, exhibition centers etc. يتم استخدام المنتجات النهائية كسقف وجدران للألعاب الرياضية والمطارات والمسارح والمصانع والمستودعات والمرائب ومراكز المعارض وما إلى ذلك.
المعلمة الرئيسية
اسم | اسم النموذج | كمية | الوصف الفني |
1. نظام آلة التفكيك | الذراع نوع آلة التفكيك التلقائي (مع التحكم بالموجات فوق الصوتية) | 1 مجموعة | يعمل المحرك الكهربائي من النوع والذراع المتوسع الهيدروليكي على تحرير الورقة بنشاط ، مع عربة لفائف وذراع ضغط. |
2. نظام التشكيل الرئيسي | جهاز ما قبل القص | 1 مجموعة |
1. مادة الأسطوانة: الفولاذ رقم 45 مع سطح صلب مطلي بالكروم. 2. مادة رمح الأسطوانة: رقم 45 3. الأسطوانة الداخلية نوع الهيكل الداعم: عمود التوجيه 4.دوران السرعة المخفض للسير الدائري ، محرك البكرات الخلفية / الأمامية مدفوعة بسلسلة ، جزء من البكرات العلوية / السفلية مدفوعة بالتروس 5. قطع شفرة المواد Cr12 معالجة مروي 6. تتبنى مادة القالب بالضغط الصلب رقم 45 مع معالجة النيتريد. |
جهاز دليل التغذية | 1 مجموعة | ||
جهاز تغطية الفيلم | 1 مجموعة | ||
نظام تشكيل لفة | 1 مجموعة | ||
نظام الضغط | 2 مجموعة | ||
جهاز ما بعد القطع | 1 مجموعة | ||
غطاء أمان كامل | 1 مجموعة | ||
3. نظام الإخراج | جدول الدعم | 2 مجموعة | لدعم اللوحة النهائية |
4. النظام الهيدروليكي | 1 مجموعة | محطة هيدروليكية منفصلة للآلة الرئيسية وجهاز فك اللفافة. | |
5. نظام التحكم الكهربائي | 1 مجموعة |
1. التحكم PLC ، قطع التشفير التلقائي في الطول 2. مرحلة التشغيل: شاشة تعمل باللمس + زر 3. تردد التيار المتردد لضبط السرعة |
معلومات مفصلة
آلة التفكيك
5T آلة التفكيك اليدوية
الميزات: المغزل والطابق السفلي مكونان من آلة التفكيك ، المغزل يتقلص بالتوسع بواسطة الجهاز الميكانيكي يدويًا ، بعد إصلاح الملف إلى مغزل ، ثم إعادة الملف مع مغزل إلى الطابق السفلي.
الطاقة: لا شيء ؛
قوة فتح وإغلاق الأجزاء: ميكانيكية ؛
قوة دوران الجزء: السحب عن طريق نظام التشكيل ؛
عدد قطعة: 4 قطع.
نطاق توسيع القطعة: 460 ~ 520mm ؛
ارتفاع مركز المغزل: 0.65 م ؛
سرعة التغذية: تعتمد على سرعة آلة التشكيل.
آلة تشكيل لفة
بكرات: تصميم من قبل كبار المهندسين مع برنامج Auto-cad ، تم تصنيعه باستخدام 45 # من الفولاذ عالي الجودة بواسطة أدوات آلة CNC ومغطاة بالكروم الصلب ؛
رمح: مصنوعة من الفولاذ 45 # عالي الجودة بواسطة أدوات آلة CNC ؛
الإطار الداعم: لوح الحائط الفولاذي لتوجيه الطابق السفلي لمحطة التشكيل ؛
NO. لا. of roller Stations:up 18groups محطات الأسطوانة: حتى 18 مجموعات
مواد للبكرات: فولاذ عالي الجودة 45 # مصقول ومطلي بالكروم HRC55-60 °
مواد العمود: درجة عالية 45 # فولاذ مصقول ومطلي بالكروم HRC55-60 °
قطر العمود: 70 مم
سمك لوحة الإطار: 14 مم
الإطار السفلي: فولاذ 36 # H-section
جهاز القاطع
Function: cutting action is controlled by PLC. وظيفة: يتم التحكم في عمل القطع بواسطة PLC. The main machine automatically stops and the cutting will take place. تتوقف الآلة الرئيسية تلقائيًا وسيحدث القطع. After the cutting, the main machine will automatically start. بعد القطع ، ستبدأ الآلة الرئيسية تلقائيًا.
امدادات الطاقة: محطة هيدروليكية.
الإطار: لحام إطار من الصلب ؛
السكتة الدماغية التبديل: التبديل الكهروضوئية عدم الاتصال ؛
قطع بعد التشكيل: قطع الورقة بعد تشكيل لفة إلى الطول المطلوب ؛
قياس الطول: قياس الطول التلقائي.
النظام الهيدروليكي
محطة هيدروليكية
It is controlled by gear wheel oil pump. يتم التحكم به بواسطة مضخة زيت عجلة التروس. After filling the hydraulic oil into the hydraulic oil tank, the pump drive the cutter machine to begin the cutting job. بعد ملء الزيت الهيدروليكي في خزان الزيت الهيدروليكي ، تقوم المضخة بتشغيل آلة القطع لبدء مهمة القطع.
المعدات المتطابقة: يحتوي النظام على مجموعة من الخزان الهيدروليكي ، ومجموعة من مضخة الزيت الهيدروليكي ، واثنين من الأنابيب الهيدروليكية ، ومجموعتين من الصمامات الكهرومغناطيسية.
اعتمدت مكونات النظام الهيدروليكي العلامة التجارية العليا لضمان الاستقرار وعمرها ، وتجنب التسرب.
Supplies the initial power to the cuter through a closed oil tank. لتزويد الطاقة الأولية للكمبيوتر من خلال خزان زيت مغلق. It is off without cutting, which can save the power. يتم إيقاف تشغيله بدون تقطيع ، مما يوفر الطاقة.
نظام تحكم كهربائي
Automatic length measurement: one unit tooling of length measuring which is lightly pressed on the surface of the steel sheet; القياس التلقائي للطول: أداة واحدة لقياس الطول يتم الضغط عليها برفق على سطح الصفائح الفولاذية ؛ the tolling will roll with the moving speed of the steel sheet and then sense to measure its length; سوف تتدحرج الرسوم مع سرعة تحريك الصفيحة الفولاذية ثم تستشعر قياس طولها ؛ length inaccuracy can be amended easily. يمكن تعديل عدم دقة الطول بسهولة.
قياس الكمية التلقائي
PLC is used to control length & quantity. يستخدم PLC للتحكم في الطول والكمية. Machine will automatically cut to length and stop when required quantity is achieved; سيتم قطع الآلة تلقائيًا إلى الطول وتتوقف عند تحقيق الكمية المطلوبة ؛
لوحة التحكم: مفتاح من نوع الزر ، طول شاشة LED وكميتها ؛
وحدة الطول: مليمتر ؛
المحرك الزائد ، التيار الزائد للنظام ، وظيفة حماية الدائرة القصيرة ؛
عرض الطول الإجمالي والكمية الإجمالية المنتجة.
عملية تدفق
مصنعنا
1.كيفية طلب اقتباس دقيق لآلة صنع الإطار؟ |
1.) عادةً ما نقدم عرض أسعار دقيقًا استنادًا إلى ملف تعريف الرسم ، لذلك إذا كنت ترغب في الحصول على عرض أسعار دقيق ، فيرجى إظهار ملف تعريف الرسم أولاً. |
2.) يمكن تصميم الماكينة في العديد من الأنواع والطرق ، لإطار الماكينة ، ماركة PLC ، ماركة المحرك كلها ستؤثر على السعر. |
2. شروط الدفع: |
30 ٪ T / T ، يجب دفع الرصيد قبل الشحن بعد التفتيش.كما أننا نقبل الدفع L / C ، O / A ، D / P. |
3. ما هي خدمة ما بعد البيع الخاصة بك؟ |
فترة الضمان لآلة صنع الإطار هي 24 شهرًا ، إذا كان لا يمكن إصلاح الأجزاء المكسورة ، يمكننا إرسال جديدة لاستبدالها مجانًا ، ولكنك بحاجة إلى دفع التكلفة السريعة بنفسك. آلة تشكيل شريط لفة. |
4. كيف تزور شركتك؟ |
أ) السفر إلى مطار بكين: بالقطار السريع من بكين نان إلى تسانغتشو الحادي عشر (ساعة واحدة) ، يمكننا أن نقلك. |
b.Fly إلى مطار شنغهاي: بالقطار السريع من شنغهاي هونغكياو إلى تسانغتشو شي (4.5 ساعة) ، ثم يمكننا نقلك. |
