تفاصيل المنتج:
|
| اسم المنتج: | البليت تخزين الرف تستقيم الرف الشخصي لفة تشكيل آلة سوبر ماركت | سرعة الماكينة: | 8-10 م / دقيقة |
|---|---|---|---|
| نظام مدفوع: | سلسلة | نظام التحكم: | PLC |
| نوع القطع: | هيدروليكي | ضمان: | سنتان |
| تسليط الضوء: | دحر الصفائح المعدنية تشكيل الأجهزة,الصلب لفة تشكيل آلة,steel roll forming machine |
||
البليت تخزين الرف تستقيم الرف الشخصي لفة تشكيل آلة سوبر ماركت
مكون الآلة
آلة فك اللف ------------------------------------------ مجموعة واحدة
آلة التشكيل -------------------------------- 1 مجموعة
جهاز القطع ----------------------------------- 1 مجموعة
آلة التثقيب ------------------------------- 1 مجموعة
صندوق التحكم PLC --------------------------------- 1 مجموعة
محطة ضخ هيدروليكية ------------------------- مجموعة واحدة
جهاز التثقيب الهيدروليكي --------------------- 1 مجموعة
جدول دعم الإنتاج ----------------------- 1 مجموعة
حساب تعريفي
متطلبات المواد الخام:
| رقم العنصر. | العنصر | تخصيص | |
| 1 | مواد خام | مواد المعالجة: GI أو الألومنيوم أو ألواح الصلب |
|
| 2 | سماكة | 1.5-2.0 مم | |
| 3 | صلابة | 550 ميجا باسكال - 350 ميجا باسكال | |
| 4 | عرض التغذية | متوافق مع مطلبك | |
| 5 | سرعة التشكيل: | حوالي 15 م / دقيقة |
عملية تدفق
فك اللفافة - التغذية - التثقيب - التشكيل - القطع - الإنتاج
معامل
نظام Un-coiler
الاستعمال: يتم استخدامه لدعم لفائف الصلب وفكها بطريقة القرص الدوار.
فك السالب يتم سحبه بواسطة نظام التشكيل بالدلفنة
قدرة التحميل: 3.0 طن
عرض حل اللف: 300 مم
القطر الداخلي: 450-550 مم
جهاز التشكيل
الميزة: ضمان الاستقرار والدقة والعمر.
طول الجزء الرئيسي: حوالي 3300 * 800 * 1400 مم
وزن الجزء الرئيسي: 3 أطنان
الجهد: 380V / 50HZ3Phase (حسب طلب الزبون)
مثبت الأسطوانة: عمود التوجيه
الإطار: اللوحة الوسطى ملحومة
نوع إطار القوس التذكاري
سمك الإطار: 25 مم
وضع القيادة: ترس أو سلسلة
مادة البكرات: GCr12MoV
مادة الأعمدة: 45 # فولاذ مع تقسية
قطر المحاور: φ90mm
عدد البكرات: 13 عربة
الطاقة الرئيسية: 7.5kw (مخفض سرعة التروس الكوكبي الدائري)
جهاز القطع
1. مادة الشفرة: فولاذ Cr12 مع معالجة مروية 60-62 درجة مئوية
2. نظام القطع: توقف ثم قطع ، أوتوماتيكي بالكامل
جهاز التحكم
1. الشاشة: شاشة عرض النص
2. PLC: دلتا
هيدروليكي
1. نظام هيدروليكي متقدم من تايوان
2. الطاقة: 5.5kw
قطعة منفصلة
1. أجزاء تالفة سهلة: conk 2 قطعة ، وصلة فيوز 4 قطعة
2. حصيرة مطاطية 1 قطعة.
3. الترباس المفك 1 قطعة

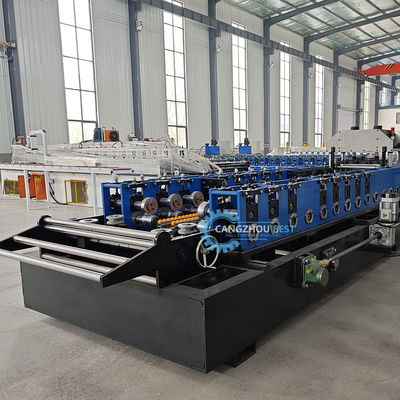

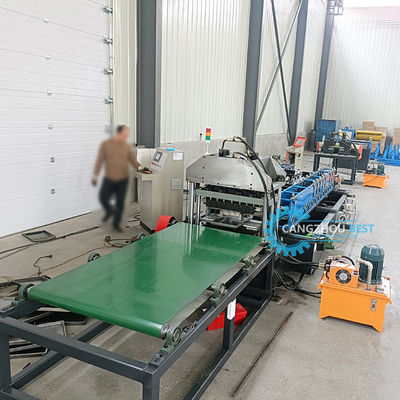

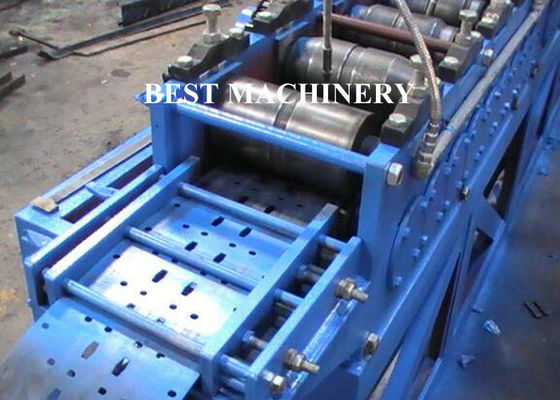

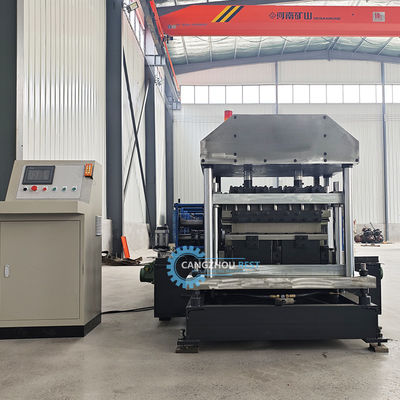

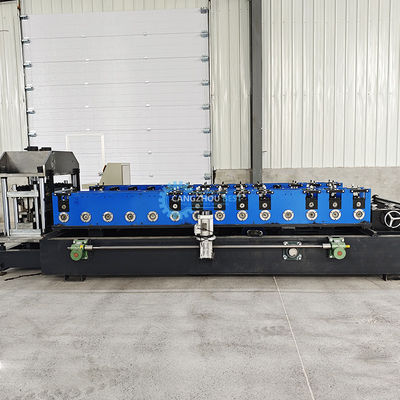

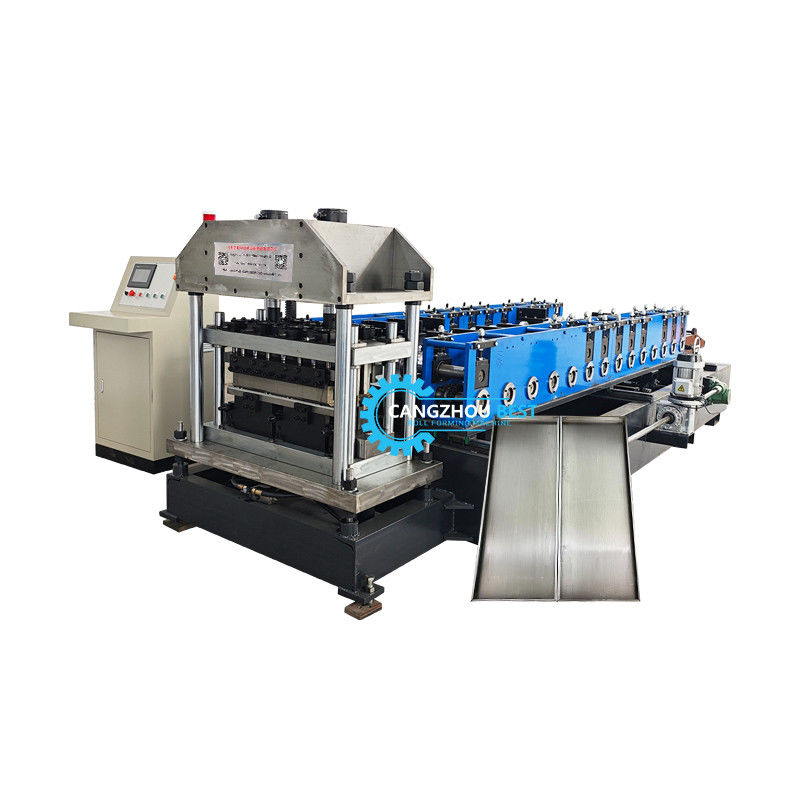

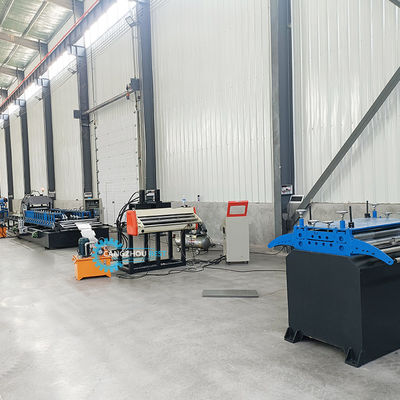

صور الآلة
